Thông tin chi tiết sản phẩm
Nguồn gốc: Thường Châu, Giang Tô, Trung Quốc
Hàng hiệu: Lingman
Số mô hình: G500C-225
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 1 bộ
Giá bán: USD 6600-7200 set
chi tiết đóng gói: thùng gỗ
Thời gian giao hàng: 10-15 ngày làm việc
Điều khoản thanh toán: T / T, L / C
Khả năng cung cấp: 100 bộ mỗi tháng
tên sản phẩm: |
Chuck quay khí nén |
vuốt vuốt: |
200mm |
Lực kẹp tối đa: |
2.77KN |
áp suất cho phép: |
0,1-0,9MPa |
giới hạn tốc độ: |
130 vòng/phút |
phạm vi kẹp: |
0-225mm |
Chiều cao trung tâm: |
315mm |
Quán tính quay: |
6,1kg.㎡ |
Trọng lượng phần quay: |
140kg |
toàn bộ đơn vị trọng lượng: |
240kg |
tên sản phẩm: |
Chuck quay khí nén |
vuốt vuốt: |
200mm |
Lực kẹp tối đa: |
2.77KN |
áp suất cho phép: |
0,1-0,9MPa |
giới hạn tốc độ: |
130 vòng/phút |
phạm vi kẹp: |
0-225mm |
Chiều cao trung tâm: |
315mm |
Quán tính quay: |
6,1kg.㎡ |
Trọng lượng phần quay: |
140kg |
toàn bộ đơn vị trọng lượng: |
240kg |
1. Mô tả

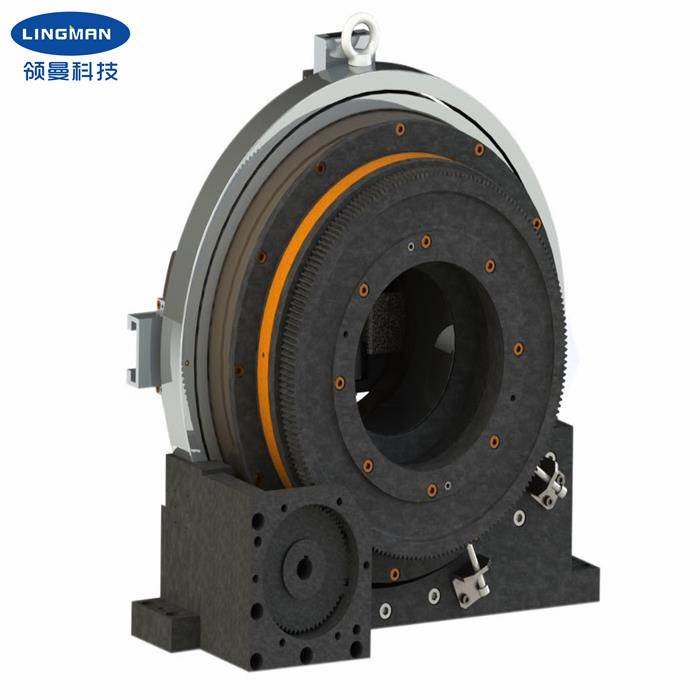

Mâm cặp quay khí nén là mâm cặp chính hành trình đầy đủ bốn hàm được thiết kế đặc biệt cho thiết bị cắt ống bằng laser.Cái này có một trục xoay độc lập ở giữa, có thể giữ chắc phôi và xoay đồng thời.Sau khi đế của sản phẩm được cố định, chỉ cần thêm động cơ hỗ trợ và kết nối với bánh răng, sau đó kết nối nguồn khí nén (0,1-0,9mpa) để kẹp phôi và điều khiển phôi quay.Thao tác kẹp và nhả nhanh đạt được thông qua cửa nạp khí xoay ngang.
Mâm cặp quay khí nén được thiết kế toàn bộ hành trình, do đó không cần điều chỉnh vị trí của bốn hàm.Tất cả các loạt phụ kiện đường ống áp dụng có thể được kẹp để nâng cao hiệu quả sản xuất.So với mâm cặp quay khí nén tương tự trên thị trường, mâm cặp có độ chính xác quay và độ chính xác lặp lại cao hơn, cũng như lực kẹp cao hơn và cũng có thể đáp ứng việc xử lý các phụ kiện đường ống thành mỏng.
Loại mâm cặp quay khí nén có thể được sử dụng rộng rãi trong máy cắt ống laser đặc biệt và hệ thống máy xử lý ống khác.
2. Thông số hiệu suất
Tên sản phẩm | Mâm cặp quay khí nén |
Số mô hình |
G500C-225 |
vuốt vuốt | 200mm |
Lực kẹp tối đa | 2.77KN |
áp lực hợp lý | 0,1-0,9MPa |
giới hạn tốc độ | 130 vòng/phút |
phạm vi kẹp | 0-225mm |
chiều cao trung tâm | 315mm |
Quán tính quay | 6,1kg.㎡ |
Trọng lượng phần quay | 140kg |
toàn bộ đơn vị trọng lượng | 240kg |
Lưu ý: số trên là thông số tiêu chuẩn.Chúng tôi cũng có thể thiết kế sản phẩm theo yêu cầu đặc biệt của khách hàng.
3. Kích thước
thông số kỹ thuật | MỘT | b | B1 | C | Đ. | e | F | g | h | TÔI | J | K | Ô | r | S |
G500C-225 | 670 | 315 | 694 | 672 | 100 | 60 | 640 | 273 | 225 | 235 | 250 | 400 | 10 | 8-M8 | 18X21 |
4. Ưu điểm
Một.Thiết kế đột quỵ đầy đủ |
b.Đa dạng ứng dụng, đa dạng hóa hồ sơ gia công |
c.Độ chính xác định vị lặp đi lặp lại cao |
d.Chi phí bảo trì thấp, tuổi thọ dài |
đ.Nhiều cấu hình có sẵn e.1 Rắn hoặc rỗng e.2 Móng vuốt kiểu lược hoặc rãnh lỗ mộng |
5. Dịch vụ của chúng tôi
Một.Chúng tôi là nhà máy trực tiếp với giá tốt và thời gian giao hàng nhanh. |
b.Đội ngũ thiết kế chuyên nghiệp làm việc với bạn. |
c.Đội ngũ QC chuyên nghiệp để đảm bảo chất lượng cao. |
d.Cung cấp dịch vụ OEM & ODM. |
