Thông tin chi tiết sản phẩm
Nguồn gốc: Thường Châu, Giang Tô, Trung Quốc
Hàng hiệu: Lingman
Số mô hình: G800JF-360
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 1 bộ
Giá bán: USD 7500-10500 set
chi tiết đóng gói: Thùng gỗ
Thời gian giao hàng: 15-20 ngày làm việc
Điều khoản thanh toán: T / T, L / C
Khả năng cung cấp: 100 bộ mỗi tháng
Vuốt vuốt: |
180mm |
Lực kẹp tối đa: |
4,5KN |
Áp suất cho phép: |
0,4-0,9Mpa |
Giới hạn tốc độ: |
500r / phút |
phạm vi kẹp: |
5-360mm |
Chiều cao trung tâm: |
420mm |
Quán tính quay: |
17,19kg.㎡ |
Trọng lượng bộ phận quay: |
303kg |
Trọng lượng toàn bộ đơn vị: |
452kg |
Vuốt vuốt: |
180mm |
Lực kẹp tối đa: |
4,5KN |
Áp suất cho phép: |
0,4-0,9Mpa |
Giới hạn tốc độ: |
500r / phút |
phạm vi kẹp: |
5-360mm |
Chiều cao trung tâm: |
420mm |
Quán tính quay: |
17,19kg.㎡ |
Trọng lượng bộ phận quay: |
303kg |
Trọng lượng toàn bộ đơn vị: |
452kg |

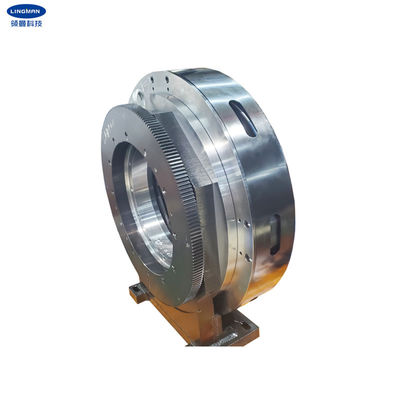

Chuck điện khí nén lỗ trung bình vuông cho máy cắt ống thép bằng laser
1. Mô tả
Sản phẩm được thiết kế đặc biệt cho thiết bị cắt ống laser.Bản thân sản phẩm có thể được sử dụng như một trục quay độc lập, với một mâm cặp có thể kẹp chặt chi tiết gia công trong khi quay.
Sản phẩm đầu ra bằng cách sử dụng xi lanh trực tiếp, hiệu suất cơ học cao, tổn thất năng lượng nhỏ, lực kẹp đầu ra lớn và lực kẹp ổn định.Bởi vì xi lanh được sử dụng để kẹp chi tiết gia công trực tiếp, phạm vi làm việc rộng.Xi lanh được sử dụng để đầu ra trực tiếp, lực đầu ra và áp suất không khí theo tỷ lệ tuyến tính, giúp dễ dàng đạt được điều khiển phần mềm.
Loại mâm cặp này được làm ở một lỗ ở giữa hình vuông.Nó làm tăng kích thước của ống vuông và mở rộng phạm vi sử dụng.Và cấu tạo của mâm cặp này rất đơn giản và ít thành phần hơn so với các loại mâm cặp khác.Nhưng nó có hiệu suất ổn định và tiêu thụ năng lượng thấp.
2. Thông số Hiệu suất
|
Số mô hình |
G800JF-360 |
|
Vuốt vuốt |
180mm |
|
Lực kẹp tối đa |
4,5KN |
|
Áp suất cho phép |
0,4-0,9MPa |
|
Giới hạn tốc độ |
500r / phút |
|
Phạm vi kẹp |
5-360mm |
|
Chiều cao trung tâm |
420mm |
|
Quán tính quay |
17,19g.m2 |
|
Trọng lượng bộ phận quay |
303kg |
|
Trọng lượng toàn bộ đơn vị |
452kg |
3.Kích thước
| Thông số kỹ thuật | A | B | B1 | C | D | E | F | G | H | Tôi | J | K | L | O | R | S |
| G800JF-360 | 680 | 420 | 820 | 840 | 205 | 150 | 620 | 257 | 510 | 523 | 539 | 25 | 360 | 9 | 16-M8 | 18 |
4. ưu điểm
| a.Thiết kế toàn nét |
| b.Nhiều ứng dụng, đa dạng hóa các cấu hình xử lý |
| c.Độ chính xác định vị lặp lại cao |
| d.Chi phí bảo trì thấp, tuổi thọ dài |
|
e.Nhiều cấu hình có sẵn e.2 Móng vuốt kiểu răng lược hoặc kiểu rãnh mộng |
5. dây chuyền sản xuất
6. dịch vụ của chúng tôi
| a.Chúng tôi là nhà máy sản xuất trực tiếp với giá tốt và thời gian dẫn nhanh. |
| b.Đội ngũ thiết kế chuyên nghiệp làm việc với bạn. |
| c.Đội ngũ QC chuyên nghiệp để đảm bảo chất lượng cao. |
| d.Cung cấp dịch vụ OEM & ODM. |
