Thông tin chi tiết sản phẩm
Nguồn gốc: Thường Châu, Giang Tô, Trung Quốc
Hàng hiệu: Lingman
Số mô hình: G360B-110
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 1 bộ
Giá bán: USD 3400-3800/set
chi tiết đóng gói: Thùng gỗ
Thời gian giao hàng: 15-20 ngày làm việc
Điều khoản thanh toán: T / T, L / C
Khả năng cung cấp: 100 bộ mỗi tháng
Tên sản phẩm: |
Mâm cặp chính |
Vuốt vuốt: |
50mm |
Lực kẹp tối đa: |
0,8KN |
Áp suất cho phép: |
0,4-0,9Mpa |
Giới hạn tốc độ: |
400r / phút |
phạm vi kẹp: |
5-110mm |
Chiều cao trung tâm: |
225mm |
Quán tính quay: |
2,19kg.㎡ |
Trọng lượng bộ phận quay: |
107kg |
Ứng dụng: |
Sự cắt bằng tia la-ze |
Tên sản phẩm: |
Mâm cặp chính |
Vuốt vuốt: |
50mm |
Lực kẹp tối đa: |
0,8KN |
Áp suất cho phép: |
0,4-0,9Mpa |
Giới hạn tốc độ: |
400r / phút |
phạm vi kẹp: |
5-110mm |
Chiều cao trung tâm: |
225mm |
Quán tính quay: |
2,19kg.㎡ |
Trọng lượng bộ phận quay: |
107kg |
Ứng dụng: |
Sự cắt bằng tia la-ze |
1. Mô tả

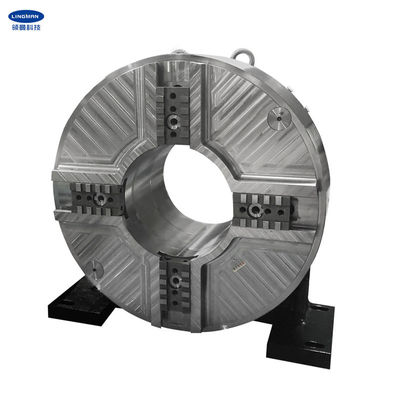

Mâm cặp của chúng tôi được thiết kế đặc biệt cho máy cắt ống laser.Bản thân sản phẩm có thể được sử dụng như một trục quay độc lập với mâm cặp ở giữa có thể kẹp chặt chi tiết gia công và xoay cùng một lúc.
Có hai xi lanh độc lập, van một chiều và van một chiều và nó cũng có chức năng giữ áp suất lâu dài (hơn 8 giờ) bên trong.Có thể thực hiện các thao tác kẹp và nới lỏng nhanh chóng thông qua chuyển động quay bên của đầu vào không khí và ngắt nguồn không khí để bắt đầu công việc.
Do chiều dài của các bộ phận do máy cắt gia công nên mâm cặp chính được sử dụng làm vị trí đầu của máy cắt laser và mâm cặp đuôi khớp với nó thường được lắp thành cặp trên thiết bị.Sản phẩm có cấu trúc ổn định và chịu được lực hướng tâm lớn, lực dọc trục và lực lật.Nó có khả năng quay mượt mà, độ chính xác cao và tiếng ồn thấp.
2. Thông số Hiệu suất
|
G360B-110 |
|
50mm |
|
0,8KN |
|
0,4-0,9MPa |
|
400r / phút |
|
5-110mm |
|
225mm |
|
2,19Kg.m2 |
|
107kg |
|
149kg |
Trong khi đó, bạn sẽ không gặp phải khó khăn gì.3.Kích thước
Thông số kỹ thuật | A | B | B1 | C | D | E | F | G | H | Tôi | J | K | L | M | N | O | P | Q | R | S |
G360B-110 | 420 | 225 | 405 | 427 | 230 | 186 | 365 | 211 | 110 | 122 | 140 | 360 | 30 | 60 | số 8 | 6 | 22 | M12 | 12-M8 | 18 |
4. Ưu điểm
a.Thiết kế toàn nét |
b.Nhiều ứng dụng, đa dạng hóa các cấu hình xử lý |
c.Độ chính xác định vị lặp lại cao |
d.Chi phí bảo trì thấp, tuổi thọ dài |
e.Nhiều cấu hình có sẵn e.2 Móng vuốt kiểu răng lược hoặc kiểu rãnh mộng |
5. Dây chuyền sản xuất
6. dịch vụ của chúng tôi
a.Chúng tôi là nhà máy sản xuất trực tiếp với giá tốt và thời gian dẫn nhanh. |
b.Đội ngũ thiết kế chuyên nghiệp làm việc với bạn. |
c.Đội ngũ QC chuyên nghiệp để đảm bảo chất lượng cao. |
d.Cung cấp dịch vụ OEM & ODM. |
