Thông tin chi tiết sản phẩm
Nguồn gốc: Thường Châu, Giang Tô, Trung Quốc
Hàng hiệu: Lingman
Số mô hình: W220J
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 1 bộ
Giá bán: USD 2500-2800/set
chi tiết đóng gói: Thùng gỗ
Thời gian giao hàng: 15-20 ngày làm việc
Điều khoản thanh toán: T / T, L / C
Khả năng cung cấp: 50 bộ mỗi tháng
Tên sản phẩm: |
Mâm cặp lưng |
Vuốt vuốt: |
70MM |
Lực kẹp tối đa: |
4,4KN |
Áp suất cho phép: |
0,3-1MPa |
Giới hạn tốc độ: |
500r / phút |
phạm vi kẹp: |
10-210mm |
Chiều cao trung tâm: |
200mm |
Quán tính quay: |
102kg |
Trọng lượng toàn bộ đơn vị: |
140kg |
Ứng dụng: |
Máy cắt laser |
Tên sản phẩm: |
Mâm cặp lưng |
Vuốt vuốt: |
70MM |
Lực kẹp tối đa: |
4,4KN |
Áp suất cho phép: |
0,3-1MPa |
Giới hạn tốc độ: |
500r / phút |
phạm vi kẹp: |
10-210mm |
Chiều cao trung tâm: |
200mm |
Quán tính quay: |
102kg |
Trọng lượng toàn bộ đơn vị: |
140kg |
Ứng dụng: |
Máy cắt laser |
1. Mô tả

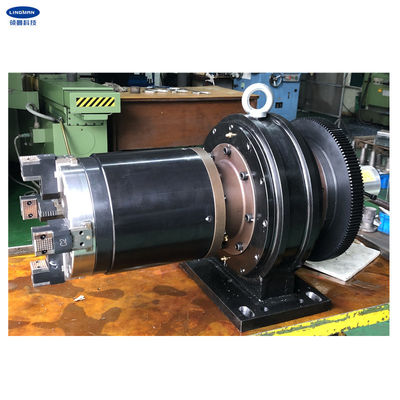

Sản phẩm được thiết kế đặc biệt cho thiết bị cắt ống laser.Bản thân sản phẩm có thể được sử dụng như một trục quay độc lập với mâm cặp có thể kẹp chặt chi tiết gia công trong khi quay.Việc hút khí quay được thực hiện thông qua bộ quay được trang bị ở cuối để đạt được các hành động kẹp và nới lỏng nhanh chóng.Nguồn cung cấp không khí liên tục trong quá trình làm việc.
Lực kẹp của sản phẩm lớn, kẹp ổn định;việc điều chỉnh thuận tiện, hiệu quả cao;độ cứng cao hơn móng kẹp dài, độ chính xác có thể được duy trì trong thời gian dài và không có hiện tượng biến dạng uốn cong của móng kẹp ảnh hưởng đến độ chính xác quay.
Chiều dài thiết kế của kẹp kẹp ngắn, gây ra hiện tượng trơn trượt và kẹp không ổn định do sừng kẹp dài không xuất hiện ở điều kiện lực kẹp lớn nhất;mâm cặp có cấu tạo đơn giản, trọng lượng nhẹ, mômen quán tính nhỏ và tiêu thụ năng lượng thấp.
2. Thông số Hiệu suất
|
W220J |
|
70mm |
|
4,4KN |
|
0,3-1,0MPa |
|
500r / phút |
|
10-210mm |
|
200mm |
|
0,7kg.m2 |
|
102kg |
|
140kg |
Trong khi đó, bạn sẽ không gặp phải khó khăn gì. 3.Kích thước
| Thông số kỹ thuật | A | B | B1 | C | D | E | F | G | Tôi | J | L | M | N | O | P | Q | R | S | T |
| W220J | 300 | 200 | 204 | 417 | 200 | 150 | 250 | 813,5 | 160 | 198 | 20 | 36 | 4 | 5 | 22 | M8 | 8-M10 | 18 | 420,5 |
4. Ưu điểm
| a.Thiết kế toàn nét |
| b.Nhiều ứng dụng, đa dạng hóa các cấu hình xử lý |
| c.Độ chính xác định vị lặp lại cao |
| d.Chi phí bảo trì thấp, tuổi thọ dài |
|
e.Nhiều cấu hình có sẵn e.2 Móng vuốt kiểu răng lược hoặc kiểu rãnh mộng |
5. Dây chuyền sản xuất
6. Dịch vụ của chúng tôi
| a.Chúng tôi là nhà máy sản xuất trực tiếp với giá tốt và thời gian dẫn nhanh. |
| b.Đội ngũ thiết kế chuyên nghiệp làm việc với bạn. |
| c.Đội ngũ QC chuyên nghiệp để đảm bảo chất lượng cao. |
| d.Cung cấp dịch vụ OEM & ODM. |
