Thông tin chi tiết sản phẩm
Nguồn gốc: Thường Châu, Giang Tô, Trung Quốc
Hàng hiệu: Lingman
Số mô hình: 3H-05
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 1 bộ
Giá bán: USD 300-780 set
chi tiết đóng gói: Thùng gỗ
Thời gian giao hàng: 7-15 ngày làm việc
Điều khoản thanh toán: T / T, L / C
Khả năng cung cấp: 200 bộ mỗi tháng
Tên sản phẩm: |
Mâm cặp điện |
Đột quỵ nêm: |
10MM |
Hành trình / đường kính vuốt: |
5,4mm |
Đường kính kẹp: |
12-135mm |
Max. Tối đa DB pull Kéo DB: |
17,1KN |
Max. Tối đa clamping force lực kẹp: |
35,8KN |
Cân nặng: |
6,7kg |
Max. Tối đa number revolutions số vòng quay: |
7000 vòng / phút |
Xi lanh áp dụng: |
TH-536 |
Kết cấu: |
Cấu trúc rỗng |
Sử dụng: |
Máy tiện cnc |
Đặc tính: |
độ chính xác cao |
Tên sản phẩm: |
Mâm cặp điện |
Đột quỵ nêm: |
10MM |
Hành trình / đường kính vuốt: |
5,4mm |
Đường kính kẹp: |
12-135mm |
Max. Tối đa DB pull Kéo DB: |
17,1KN |
Max. Tối đa clamping force lực kẹp: |
35,8KN |
Cân nặng: |
6,7kg |
Max. Tối đa number revolutions số vòng quay: |
7000 vòng / phút |
Xi lanh áp dụng: |
TH-536 |
Kết cấu: |
Cấu trúc rỗng |
Sử dụng: |
Máy tiện cnc |
Đặc tính: |
độ chính xác cao |
1. Mô tả

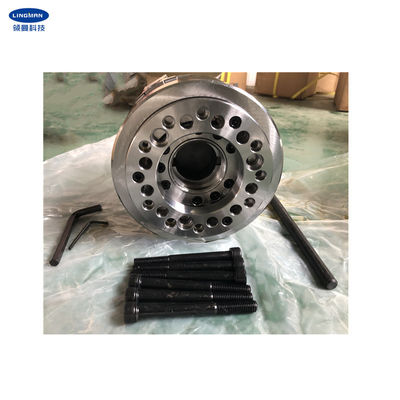

Công ty chúng tôi là nhà sản xuất chuyên nghiệp trong việc sản xuất mâm cặp cho cả máy tiện CNC và máy cắt laser.Hiện nay mâm cặp thủy lực đã phổ biến trên thị trường.Cấu tạo của loại mâm cặp điện này là cấu trúc rỗng với lỗ xuyên lớn.Mâm cặp này có 3 ngàm hình nêm và chúng phù hợp để kẹp tốt các chi tiết gia công có hình dạng đặc biệt.Tất cả các bề mặt trượt của mâm cặp của chúng tôi đều được xử lý qua xử lý cứng, mài chính xác và bôi trơn trực tiếp.Ngoài ra, nó có độ cứng cao và độ chính xác kẹp cao.
Mâm cặp chắc chắn, bền bỉ và có thể hoạt động trơn tru ở tốc độ cao.Nó cũng có độ chính xác cao để lặp lại định vị và lực kẹp lớn và thích hợp cho sản xuất tự động.Thiết kế lỗ xuyên qua có thể được sử dụng để gia công chi tiết gia công dài.
Các kích thước mâm cặp khác nhau được cung cấp, như 4 inch, 5 inch, 6 inch, 8 inch, 10 inch, 12 inch và 15 inch.Ngoại trừ mâm cặp kích thước tiêu chuẩn, mâm cặp tùy chỉnh cũng được cung cấp theo bản vẽ và yêu cầu của bạn.
2. Thông số Hiệu suất
Số mô hình |
3H-05 |
Đột quỵ nêm |
10mm |
Hành trình / đường kính vuốt |
5,4mm |
Đường kính kẹp |
12-135mm |
Tối đaKéo DB |
17,1KN |
Tối đalực kẹp |
35,8KN |
Cân nặng |
6,7kg |
Áp suất làm việc tối đa |
2,9Mpa |
Tối đaSố lần xoay vòng |
7000 vòng / phút |
Xi lanh quay áp dụng |
TH-536 |
3.Kích thước
Thông số kỹ thuật | A | B | C | D | D1 | D2 | E | E1 | F | G tối đa. | G tối thiểu. | H | J |
3H-05 | 135 | 60 | 110 | 82,6 | 63,51 | 96 | 4 | 15 | 33 | 1 | -9 | 20 | 12 |
4. Ưu điểm
a.Thiết kế toàn nét |
b.Nhiều ứng dụng, đa dạng hóa các cấu hình xử lý |
c.Độ chính xác định vị lặp lại cao |
d.Chi phí bảo trì thấp, tuổi thọ dài |
e.Nhiều cấu hình có sẵn e.2 Móng vuốt kiểu răng lược hoặc kiểu rãnh mộng |
5. Dây chuyền sản xuất
6. Dịch vụ của chúng tôi
a.Chúng tôi là nhà máy sản xuất trực tiếp với giá tốt và thời gian dẫn nhanh. |
b.Đội ngũ thiết kế chuyên nghiệp làm việc với bạn. |
S.Đội ngũ QC chuyên nghiệp để đảm bảo chất lượng cao. |
d.Cung cấp dịch vụ OEM & ODM. |
