Thông tin chi tiết sản phẩm
Nguồn gốc: Thường Châu, Giang Tô, Trung Quốc
Hàng hiệu: Lingman
Số mô hình: Mâm cặp quay bằng khí nén G500DC-230
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 1 bộ
Giá bán: USD 4200-4900/set
chi tiết đóng gói: Thùng gỗ
Thời gian giao hàng: 15-20 ngày làm việc
Điều khoản thanh toán: T / T, L / C
Khả năng cung cấp: 500 bộ mỗi tháng
tên sản phẩm: |
Chuck quay bằng khí nén bằng laser |
Vuốt vuốt: |
220mm |
lực kẹp tối đa: |
1,5kN |
Áp suất cho phép: |
0,3-0,9Mpa |
Giới hạn tốc độ: |
150r / phút |
Phạm vi kẹp: |
8-173mm |
Chiều cao trung tâm: |
260mm |
Quán tính quay: |
3.kg.㎡ |
Tính năng: |
Chống mài mòn tốt hơn |
tên sản phẩm: |
Chuck quay bằng khí nén bằng laser |
Vuốt vuốt: |
220mm |
lực kẹp tối đa: |
1,5kN |
Áp suất cho phép: |
0,3-0,9Mpa |
Giới hạn tốc độ: |
150r / phút |
Phạm vi kẹp: |
8-173mm |
Chiều cao trung tâm: |
260mm |
Quán tính quay: |
3.kg.㎡ |
Tính năng: |
Chống mài mòn tốt hơn |
1. Mô tả

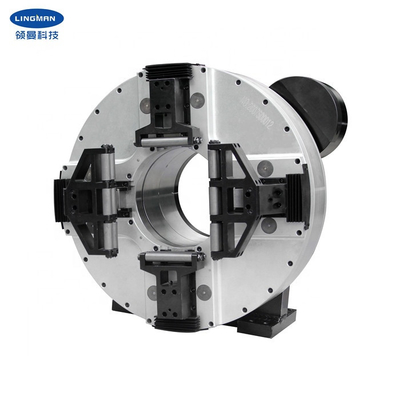

Mâm cặp quay khí nén của chúng tôi chủ yếu được thiết kế cho máy cắt ống laser. Mâm cặp khí nén này cũng có thể kẹp các ống hình tròn, hình chữ nhật, hình vuông, hình chữ H và hình chữ L, có thể đáp ứng các yêu cầu khác nhau của bạn.
Mâm cặp này là thiết kế mới nhất.Mâm cặp quay khí nén là một thiết kế toàn hành trình, do đó không cần phải điều chỉnh vị trí của bốn hàm.Đường kính / hành trình kẹp mâm cặp quay bằng khí nén loại này là 220mm, lực kẹp tối đa là 1,5KN và chiều cao trung tâm là 315mm.Trong trường hợp áp suất không khí thấp, có thể thu được lực kẹp nhỏ hơn.
Mâm cặp pneuamtic có thể hoạt động trong toàn bộ hành trình mà không cần điều chỉnh thêm bốn ngàm. Áp dụng cấu trúc khép kín hoàn toàn, mâm cặp có độ ổn định và chống mài mòn tốt hơn. Nó có tuổi thọ dài hơn, độ chính xác quay cao hơn và độ chính xác định vị lặp lại dovòng bi lăn chéo bên trong.
2. Thông số Hiệu suất
|
Mâm cặp quay bằng khí nén |
|
G500DC-230 |
|
220mm |
|
1,5KN |
|
0,3-0,9MPa |
|
150r / phút |
|
8-228mm |
|
315mm |
|
4,18Kg.m² |
|
124kg |
|
245kg |
3.Kích thước
Thông số kỹ thuật | Một | B | B1 | C | D | E | F | G | H | Tôi | R | S |
G500DC-230 | 420 | 315 | 600 | 615 | 220 | 60 | 380 | 368 | 230 | 265 | 12-M8 | 18X22 |
4. Ưu điểm
một.Mâm cặp quay bằng khí nén được thiết kế đầy đủ |
b.Nhiều ứng dụng, đa dạng hóa các cấu hình xử lý |
c.Độ chính xác định vị lặp lại cao |
d.Chi phí bảo trì thấp, tuổi thọ dài |
e.Nhiều cấu hình có sẵn |
5. Dịch vụ của chúng tôi
một.Chúng tôi là nhà máy sản xuất trực tiếp với giá tốt và thời gian nhanh chóng. |
b.Đội ngũ thiết kế chuyên nghiệp làm việc với bạn. |
c.Đội ngũ QC chuyên nghiệp để đảm bảo chất lượng cao. |
d.Cung cấp dịch vụ OEM & ODM. |
6. Dây chuyền sản xuất
