Thông tin chi tiết sản phẩm
Nguồn gốc: Thường Châu, Giang Tô, Trung Quốc
Hàng hiệu: Lingman
Số mô hình: 3H-04/05/06/08/10/12
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 1 bộ
Giá bán: USD 300-780 set
chi tiết đóng gói: thùng gỗ
Thời gian giao hàng: 7-15 ngày làm việc
Điều khoản thanh toán: T / T, L / C
Khả năng cung cấp: 200 bộ mỗi tháng
Vật chất: |
Thép không gỉ |
Đột quỵ nêm: |
12mm |
Hành trình / đường kính vuốt: |
5.5MM |
Đường kính kẹp: |
15-168mm |
Tối đa D.B kéo: |
21,5KN |
Max. Tối đa clamping force lực kẹp: |
56,8KN |
trọng lượng: |
13,7kg |
Max. Tối đa number revolutions số vòng quay: |
6000 vòng / phút |
Xi lanh áp dụng: |
TH-646 |
Cấu trúc: |
Thông qua lỗ |
Ứng dụng: |
Máy tiện CNC |
Vật chất: |
Thép không gỉ |
Đột quỵ nêm: |
12mm |
Hành trình / đường kính vuốt: |
5.5MM |
Đường kính kẹp: |
15-168mm |
Tối đa D.B kéo: |
21,5KN |
Max. Tối đa clamping force lực kẹp: |
56,8KN |
trọng lượng: |
13,7kg |
Max. Tối đa number revolutions số vòng quay: |
6000 vòng / phút |
Xi lanh áp dụng: |
TH-646 |
Cấu trúc: |
Thông qua lỗ |
Ứng dụng: |
Máy tiện CNC |
1. Mô tả

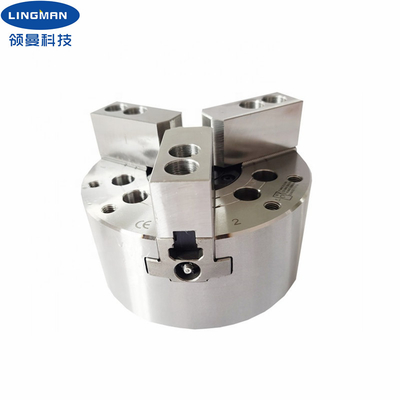

Công ty chúng tôi là nhà sản xuất chuyên nghiệp các loại máy tiện CNC và mâm cặp cho máy cắt laser.Hiện nay mâm cặp thủy lực rất phổ biến trên thị trường.Cấu tạo của mâm cặp trợ lực này là kết cấu rỗng với các lỗ xuyên lớn.Mâm cặp có 3 ngàm hình nêm và lý tưởng để kẹp các phôi có hình dạng lẻ.Tất cả các bề mặt trượt của mâm cặp của chúng tôi đều được làm cứng, mài chính xác và được bôi trơn trực tiếp.Ngoài ra, nó có độ cứng cao và độ chính xác kẹp cao.
Mâm cặp chắc chắn và bền bỉ, chạy êm ở tốc độ cao.Độ lặp lại định vị cao và lực kẹp lớn, thích hợp cho sản xuất tự động.Thông qua thiết kế lỗ có thể được sử dụng để gia công phôi dài.
Mâm cặp có nhiều kích cỡ khác nhau như 4 ", 5", 6 ", 8", 10 ", 12" và 15 ". Ngoài mâm cặp kích thước tiêu chuẩn, còn có mâm cặp tùy chỉnh theo bản vẽ và yêu cầu của bạn.
2. Tham số Hiệu suất
|
Số mô hình |
3H-06 |
|
Đột quỵ nêm |
12mm |
|
Hành trình / đường kính vuốt |
5.5mm |
|
Đường kính kẹp |
15-168mm |
|
Tối đaKéo DB |
21,5KN |
|
Tối đalực kẹp |
56,8KN |
|
Cân nặng |
13,7kg |
|
Áp suất làm việc tối đa |
2,4Mpa |
|
Tối đaSố lần xoay vòng |
6000 vòng / phút |
|
Xi lanh quay áp dụng |
TH-646 |
3.Kích thước
| Thông số kỹ thuật | Một | B | C | D | D1 | D2 | E | E1 | F | G tối đa. | G tối thiểu. | H | J |
| 3H-06 | 168 | 81 | 140 | 104,8 | 63,51 | 116 | 5 | 20 | 45 | 11 | -1 | 19 | 20 |
4. Ưu điểm
| một.Thiết kế toàn nét |
| b.Nhiều ứng dụng, đa dạng hóa cấu hình xử lý |
| c.Độ chính xác định vị lặp lại cao |
| d.Chi phí bảo trì thấp, tuổi thọ lâu dài |
|
e.Nhiều cấu hình có sẵn e.2 Móng vuốt kiểu răng lược hoặc kiểu rãnh mộng |
5. Dịch vụ của chúng tôi
| một.Chúng tôi là nhà máy sản xuất trực tiếp với giá tốt và thời gian giao hàng nhanh chóng. |
| b.Đội ngũ thiết kế chuyên nghiệp làm việc với bạn. |
| S.Đội ngũ QC chuyên nghiệp để đảm bảo chất lượng cao. |
| d.Cung cấp dịch vụ OEM & ODM. |
6. Dây chuyền sản xuất
