Trang chủ > Các sản phẩm > Mâm cặp quay bằng khí nén > 220mm Stroke 4 Jaw Chuck quay bằng khí nén cho thiết bị cắt ống bằng laser

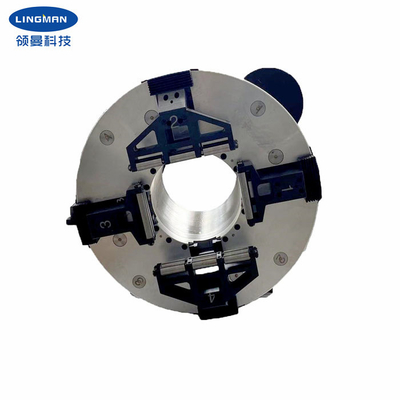

220mm Stroke 4 Jaw Chuck quay bằng khí nén cho thiết bị cắt ống bằng laser

Thông tin chi tiết sản phẩm

Nguồn gốc: Thường Châu, Giang Tô, Trung Quốc

Hàng hiệu: Lingman

Số mô hình: Mâm cặp quay bằng khí nén G500DC-230

Điều khoản thanh toán & vận chuyển

Số lượng đặt hàng tối thiểu: 1 bộ

Giá bán: USD 4200-4900/set

chi tiết đóng gói: thùng gỗ

Thời gian giao hàng: 15-20 ngày làm việc

Điều khoản thanh toán: T / T, L / C

Khả năng cung cấp: 500 bộ mỗi tháng

Nhận giá tốt nhất
Điểm nổi bật:

Mâm cặp quay bằng khí nén 4 hàm

,

Mâm quay bằng khí nén 220mm

Tên sản phẩm:
Mâm cặp quay bằng khí nén
Vuốt vuốt:
220mm
lực kẹp tối đa:
1,5kN
Áp suất cho phép:
0,3-0,9Mpa
Giới hạn tốc độ:
150r / phút
Phạm vi kẹp:
8-228mm
Chiều cao trung tâm:
315MM
Quán tính quay:
4,20kg.㎡
Tên sản phẩm:
Mâm cặp quay bằng khí nén
Vuốt vuốt:
220mm
lực kẹp tối đa:
1,5kN
Áp suất cho phép:
0,3-0,9Mpa
Giới hạn tốc độ:
150r / phút
Phạm vi kẹp:
8-228mm
Chiều cao trung tâm:
315MM
Quán tính quay:
4,20kg.㎡
220mm Stroke 4 Jaw Chuck quay bằng khí nén cho thiết bị cắt ống bằng laser
220mm Stroke 4 Jaw Chuck quay bằng khí nén cho thiết bị cắt ống bằng laser

1. Mô tả


Mâm cặp quay bằng khí nén của chúng tôi chủ yếu được thiết kế cho máy cắt ống laser.Mâm cặp quay khí nén cũng có thể kẹp được các loại ống tròn, chữ nhật, vuông, chữ H và chữ L để đáp ứng các yêu cầu khác nhau của khách hàng.

Bộ sưu tập này là thiết kế mới nhất.Chuck được thiết kế cho toàn bộ hành trình, vì vậy không cần điều chỉnh vị trí của bốn PAWS.Mâm cặp khí nén này có hành trình vuốt / đường kính 220mm và có thể chứa tới 150 kg phụ kiện đường ống.Chiều cao tâm mâm cặp là 315mm.Trong trường hợp áp suất thấp hơn, có thể thu được ít lực kẹp hơn.

Mâm cặp quay bằng khí nén có độ ổn định và chống mài mòn tốt hơn.Nhờ các ổ lăn chữ thập bên trong, tuổi thọ dài hơn, và độ chính xác của việc quay và định vị lặp lại cao hơn.




 2. Thông số Hiệu suất

  • Tên sản phẩm
Mâm cặp quay bằng khí nén
  • Số mô hình
G500DC-230
  • Vuốt vuốt
220mm
  • Lực kẹp tối đa
1,5KN
  • Áp suất cho phép
0,3-0,9MPa
  • Giới hạn tốc độ
150r / phút
  • Phạm vi kẹp
8-228mm
  • Chiều cao trung tâm
315mm
  • Quán tính quay
4,18Kg.m²
  • Trọng lượng bộ phận quay
124kg
  • Khối lượng toàn bộ
245kg


3.Kích thước
220mm Stroke 4 Jaw Chuck quay bằng khí nén cho thiết bị cắt ống bằng laser 0


Thông số kỹ thuật Một B B1 C D E F G H Tôi R S
G500DC-230 420 315 600 615 220 60 380 368 230 265 12-M8 18X22


 4. Ưu điểm

một.Thiết kế toàn nét
b.Nhiều ứng dụng, đa dạng hóa các cấu hình xử lý
c.Độ chính xác định vị lặp lại cao
d.Chi phí bảo trì thấp, tuổi thọ lâu dài

e.Nhiều cấu hình có sẵn
e.1 Đặc hoặc rỗng

e.2 Móng vuốt kiểu răng lược hoặc kiểu rãnh mộng




5. Dịch vụ của chúng tôi

một.Chúng tôi là nhà máy sản xuất trực tiếp với giá tốt và thời gian dẫn nhanh.
b.Đội ngũ thiết kế chuyên nghiệp làm việc với bạn.
c.Đội ngũ QC chuyên nghiệp để đảm bảo chất lượng cao.
d.Cung cấp dịch vụ OEM & ODM.




 6. Dây chuyền sản xuất
220mm Stroke 4 Jaw Chuck quay bằng khí nén cho thiết bị cắt ống bằng laser 1
