Thông tin chi tiết sản phẩm
Nguồn gốc: Thường Châu, Giang Tô, Trung Quốc
Hàng hiệu: Lingman
Số mô hình: G500D-230
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 1 bộ
Giá bán: USD 5200-5800 set
chi tiết đóng gói: Thùng gỗ
Thời gian giao hàng: 10-15 ngày làm việc
Điều khoản thanh toán: T / T, L / C
Khả năng cung cấp: 100 bộ mỗi tháng
Vuốt vuốt: |
210mm |
Lực kẹp tối đa: |
1.5KN |
Áp suất cho phép: |
0,2-0,9MPa |
Giới hạn tốc độ: |
200r / phút |
phạm vi kẹp: |
10-230mm |
Chiều cao trung tâm: |
315mm |
Quán tính quay: |
4,6kg.㎡ |
Trọng lượng bộ phận quay: |
128kg |
Trọng lượng toàn bộ đơn vị: |
245kg |
Vuốt vuốt: |
210mm |
Lực kẹp tối đa: |
1.5KN |
Áp suất cho phép: |
0,2-0,9MPa |
Giới hạn tốc độ: |
200r / phút |
phạm vi kẹp: |
10-230mm |
Chiều cao trung tâm: |
315mm |
Quán tính quay: |
4,6kg.㎡ |
Trọng lượng bộ phận quay: |
128kg |
Trọng lượng toàn bộ đơn vị: |
245kg |

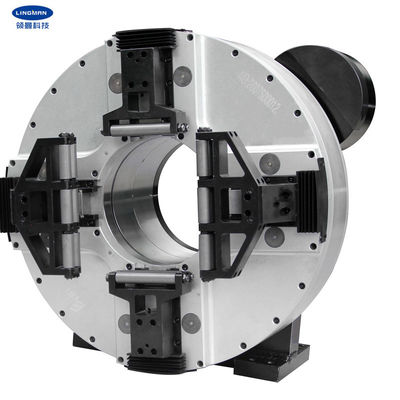

1. mô tả
Mâm cặp được thiết kế đặc biệt cho máy cắt sợi laser.Trên thực tế, bản thân mâm cặp có thể là một trục quay độc lập.Trong khi đó, nó có thể kẹp chặt chi tiết gia công.Sau khi cố định chân đế sản phẩm chỉ cần trang bị mô tơ phù hợp cũng như kết nối với bánh răng, kết nối nguồn khí.
Sau khi đế sản phẩm được cố định, để kẹp và xoay chi tiết gia công, nó chỉ cần trang bị một động cơ phù hợp và kết nối nó với bánh răng và đồng thời kết nối nguồn khí nén (0,2-0,9Mpa).
2. Thông số Hiệu suất
Số mô hình |
G500D-230 |
Vuốt vuốt | 210mm |
Lực kẹp tối đa | 1.5KN |
Áp suất có thể phân bổ | 0,2-0,9MPa |
Giới hạn tốc độ | 200r / phút |
Phạm vi kẹp | 10-230mm |
Chiều cao trung tâm | 315mm |
Quán tính quay | 4,6kg.m2 |
Trọng lượng bộ phận quay | 128kg |
Trọng lượng toàn bộ đơn vị | 245kg |
Lưu ý: các số trên là thông số tiêu chuẩn.Chúng tôi cũng có thể thiết kế sản phẩm theo yêu cầu đặc biệt của khách hàng.
Trong khi đó, bạn sẽ không gặp phải khó khăn gì.3. Kích thước
Thông số kỹ thuật | A | B | B1 | C | D | E | F | G | H | Tôi | J | K | O | R | S |
G500D-230 | 420 | 315 | 600 | 615 | 220 | 60 | 380 | 361,5 | 230 | 265 | 250 | 470 | 6 | 12-M8 | 18X22 |
4. Ưu điểm
a.Thiết kế toàn nét |
b.Nhiều ứng dụng, đa dạng hóa các cấu hình xử lý |
c.Độ chính xác định vị lặp lại cao |
d.Chi phí bảo trì thấp, tuổi thọ dài |
e.Nhiều cấu hình có sẵn e.1 Đặc hoặc rỗng e.2 Móng vuốt kiểu răng lược hoặc kiểu rãnh mộng |
5. Dây chuyền sản xuất
6. Dịch vụ của chúng tôi
a.Chúng tôi là nhà máy sản xuất trực tiếp với giá cả tốt và thời gian dẫn nhanh. |
b. Đội ngũ thiết kế chuyên nghiệp làm việc với bạn. |
c. Đội ngũ QC chuyên nghiệp để đảm bảo chất lượng cao. |
d. Cung cấp dịch vụ OEM & ODM. |
