Thông tin chi tiết sản phẩm
Nguồn gốc: Thường Châu, Giang Tô, Trung Quốc
Hàng hiệu: Lingman
Số mô hình: 3H-06
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 5 bộ
Giá bán: USD 265-780 set
chi tiết đóng gói: Thùng gỗ
Thời gian giao hàng: 7-15 ngày làm việc
Điều khoản thanh toán: T / T, L / C
Khả năng cung cấp: 200 bộ mỗi tháng
Tên sản phẩm: |
Chuck thủy lực |
Đột quỵ nêm: |
12 mm |
Hành trình / đường kính vuốt: |
5,5mm |
Đường kính kẹp: |
15-168mm |
Max. Tối đa DB pull Kéo DB: |
21,5KN |
Max. Tối đa clamping force lực kẹp: |
56,8KN |
Max. Tối đa numbers of revolutions số vòng quay: |
6000 vòng / phút |
Cân nặng: |
13,7kg |
Áp suất làm việc tối đa: |
2,8Mpa |
Xi lanh quay áp dụng: |
TH-646 |
Tên sản phẩm: |
Chuck thủy lực |
Đột quỵ nêm: |
12 mm |
Hành trình / đường kính vuốt: |
5,5mm |
Đường kính kẹp: |
15-168mm |
Max. Tối đa DB pull Kéo DB: |
21,5KN |
Max. Tối đa clamping force lực kẹp: |
56,8KN |
Max. Tối đa numbers of revolutions số vòng quay: |
6000 vòng / phút |
Cân nặng: |
13,7kg |
Áp suất làm việc tối đa: |
2,8Mpa |
Xi lanh quay áp dụng: |
TH-646 |
1. Mô tả

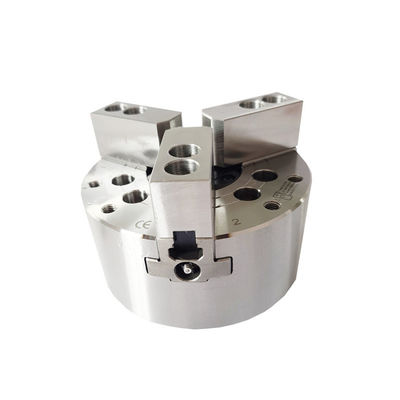

Mâm cặp của chúng tôi có cấu trúc lỗ thông lớn và nó có 3 ngàm hình nêm đặc biệt thích hợp để kẹp các vật có hình dạng đặc biệt.Tất cả các bề mặt trượt đều được xử lý qua xử lý cứng, mài chính xác và bôi trơn trực tiếp.Ngoài ra, nó có độ cứng cao và độ chính xác kẹp cao.
Mâm cặp chắc chắn, bền bỉ và có thể hoạt động trơn tru ở tốc độ cao.Nó cũng có độ chính xác cao để lặp lại định vị và lực kẹp lớn và thích hợp cho sản xuất tự động.Thiết kế lỗ xuyên qua có thể được sử dụng để gia công chi tiết gia công dài.
Mâm cặp có thể giảm trọng lượng của máy tiện và tăng tuổi thọ.Kết nối trụ ngắn được xác nhận với GB, và khách hàng không cần thay đổi kết cấu của máy tiện nhưng chỉ cần một mặt bích có cùng kích thước với mâm cặp, sau đó chúng có thể được lắp đặt dễ dàng trong thời gian ngắn.
2. Thông số Hiệu suất
|
Số mô hình |
3H-06 |
|
Đột quỵ nêm |
12mm |
|
Hành trình / đường kính vuốt |
5.5mm |
|
Đường kính kẹp |
15-168mm |
|
Tối đaKéo DB |
21,5KN |
|
Tối đalực kẹp |
56,8KN |
|
Cân nặng |
13,7kg |
|
Áp suất làm việc tối đa |
2,8Mpa |
|
Tối đasố vòng quay |
6000 vòng / phút |
|
Xi lanh quay áp dụng |
TH-646 |
3.Kích thước
| Thông số kỹ thuật | A | B | C | D | D1 | D2 | E | E1 | F | G MAX | G MIN | H | J |
| 3H-06 | 168 | 91 | 140 | 104,8 | 82,56 | 116 | 5 | 15 | 45 | 26 | 14 | 19 | 20 |
4. Ưu điểm
| a.Thiết kế toàn nét |
| b.Nhiều ứng dụng, đa dạng hóa các cấu hình xử lý |
| c.Độ chính xác định vị lặp lại cao |
| d.Chi phí bảo trì thấp, tuổi thọ dài |
|
e.Nhiều cấu hình có sẵn |
5. Dây chuyền sản xuất
6. Dịch vụ của chúng tôi
| a.Chúng tôi là nhà máy sản xuất trực tiếp với giá tốt và thời gian dẫn nhanh. |
| b.Đội ngũ thiết kế chuyên nghiệp làm việc với bạn. |
| S.Đội ngũ QC chuyên nghiệp để đảm bảo chất lượng cao. |
| d.Cung cấp dịch vụ OEM & ODM. |
