Thông tin chi tiết sản phẩm
Nguồn gốc: Thường Châu, Giang Tô, Trung Quốc
Hàng hiệu: Lingman
Số mô hình: M230J
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 1 bộ
Giá bán: USD 3400-4600/set
chi tiết đóng gói: Thùng gỗ
Thời gian giao hàng: 15-20 ngày làm việc
Điều khoản thanh toán: T / T, L / C
Khả năng cung cấp: 100 bộ mỗi tháng
Vuốt vuốt: |
230mm |
Lực kẹp tối đa: |
2KN |
Áp suất cho phép: |
0,1-0,9MPa |
Giới hạn tốc độ: |
525r / phút |
Phạm vi kẹp: |
5-230mm |
Chiều cao trung tâm: |
350mm |
Quán tính quay: |
4kg.㎡ |
Trọng lượng bộ phận quay: |
97kg |
Trọng lượng toàn bộ đơn vị: |
200kg |
Vuốt vuốt: |
230mm |
Lực kẹp tối đa: |
2KN |
Áp suất cho phép: |
0,1-0,9MPa |
Giới hạn tốc độ: |
525r / phút |
Phạm vi kẹp: |
5-230mm |
Chiều cao trung tâm: |
350mm |
Quán tính quay: |
4kg.㎡ |
Trọng lượng bộ phận quay: |
97kg |
Trọng lượng toàn bộ đơn vị: |
200kg |

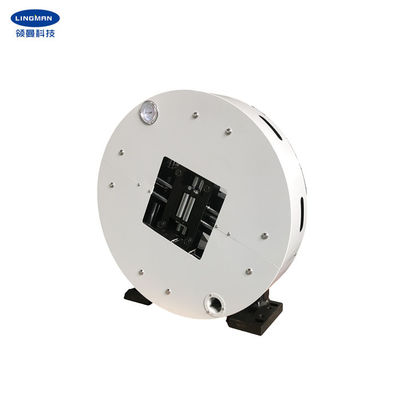

1. Mô tả
Mâm cặp này được thiết kế cho thiết bị cắt ống laer.Nó có thể nhận ra kẹp và nới lỏng nhanh chóng bằng cách quay vòng hút gió từ bên cạnh, ngắt nguồn không khí trước khi làm việc.Nó được điều khiển bằng cách chuyển đổi xi lanh đơn và xi lanh đôi, tạo ra lực kẹp khác nhau, có nhiều ưu điểm hơn trong việc kẹp các ống có thành mỏng và ống nặng.
Mô hình này có quán tính quay nhỏ và tiêu thụ năng lượng thấp.Mâm cặp có hiệu suất chống bụi tốt hơn và độ chính xác định vị lặp lại cao hơn.
Có hai xi lanh độc lập, van một chiều và van một chiều và nó cũng có chức năng giữ áp suất lâu dài (hơn 8 giờ) bên trong.Có thể thực hiện các thao tác kẹp và nới lỏng nhanh chóng thông qua chuyển động quay một bên của đầu vào không khí và ngắt nguồn không khí để bắt đầu công việc.Sau khi cố định chân đế, kết nối động cơ với bánh răng và nguồn khí nén có thể nhận ra kẹp và dẫn động chi tiết gia công quay.Nó chủ yếu được sử dụng để kẹp và quay chi tiết gia công.
2. Tham số Hiệu suất
|
M230J |
|
230mm |
|
2KN |
|
0,1-0,9MPa |
|
525r / phút |
|
5-230mm |
|
350mm |
|
4Kg.m2 |
|
97kg |
|
200kg |
3.Kích thước
Thông số kỹ thuật | MỘT | NS | E | NS | NS | NS | tôi | NS | K | L | NS | n |
M230J | 350 | 680 | 205 | 402 | 376 | 326 | 460 | 510 | 60 | 30 | 120 | 180 |
4. Ưu điểm
Một.Thiết kế toàn nét |
NS.Nhiều ứng dụng, đa dạng hóa cấu hình xử lý |
NS.Độ chính xác định vị lặp lại cao |
NS.Chi phí bảo trì thấp, tuổi thọ lâu dài |
e.Nhiều cấu hình có sẵn e.2 Móng vuốt kiểu răng lược hoặc kiểu rãnh mộng |
5. Dây chuyền sản xuất
6. Dịch vụ của chúng tôi
Một.Chúng tôi là nhà máy sản xuất trực tiếp với giá tốt và thời gian giao hàng nhanh chóng. |
NS.Đội ngũ thiết kế chuyên nghiệp làm việc với bạn. |
NS.Đội ngũ QC chuyên nghiệp để đảm bảo chất lượng cao. |
NS.Cung cấp dịch vụ OEM & ODM. |
