Thông tin chi tiết sản phẩm
Nguồn gốc: Thường Châu, Giang Tô, Trung Quốc
Hàng hiệu: Lingman
Số mô hình: G400C-170
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 1 bộ
Giá bán: USD 6600-7200 set
chi tiết đóng gói: thùng gỗ
Thời gian giao hàng: 10-15 ngày làm việc
Điều khoản thanh toán: T / T, L / C
Khả năng cung cấp: 100 bộ mỗi tháng
tên sản phẩm: |
Mâm cặp laser toàn hành trình |
Vuốt vuốt: |
165mm |
lực kẹp tối đa: |
1,36-2,45KN |
Áp suất cho phép: |
0,1-0,9MPa |
Giới hạn tốc độ: |
150r / phút |
Phạm vi kẹp: |
0-170mm |
Chiều cao trung tâm: |
280mm |
Quán tính quay: |
3,95kg.㎡ |
tính năng: |
Độ chính xác kẹp cao hơn |
tên sản phẩm: |
Mâm cặp laser toàn hành trình |
Vuốt vuốt: |
165mm |
lực kẹp tối đa: |
1,36-2,45KN |
Áp suất cho phép: |
0,1-0,9MPa |
Giới hạn tốc độ: |
150r / phút |
Phạm vi kẹp: |
0-170mm |
Chiều cao trung tâm: |
280mm |
Quán tính quay: |
3,95kg.㎡ |
tính năng: |
Độ chính xác kẹp cao hơn |
1. Mô tả

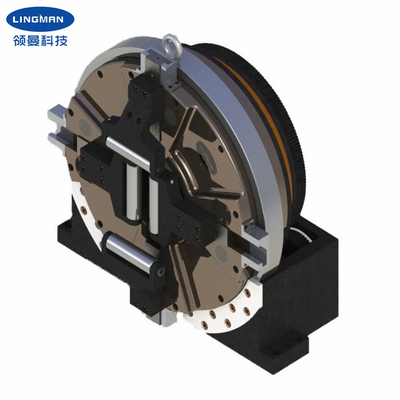

Mâm cặp này là mâm cặp chính toàn hành bốn hàm được thiết kế cho thiết bị cắt ống laser.Cái này có một mâm cặp ở giữa có thể giữ chặt phôi và xoay cùng một lúc.Sau khi cơ sở sản phẩm được cố định, chỉ mô tơ phù hợp được thêm vào và kết nối với bánh răng, sau đó nguồn khí nén (0,1-0,9Mpa) được kết nối để đạt được chi tiết kẹp và dẫn động chi tiết quay.Hành động kẹp và nhả nhanh chóng được thực hiện bằng cách xoay cửa hút gió sang một bên.So với các sản phẩm cùng loại trên thị trường, mâm cặp này có độ chính xác quay và độ lặp lại cao hơn, lực kẹp cao hơn.
Sản phẩm có thể được sử dụng rộng rãi trong máy cắt ống laser chuyên dụng và các hệ thống máy công cụ gia công đường ống khác.
2. Tham số Hiệu suất
|
Số mô hình |
G400C-170 |
| Vuốt vuốt | 165mm |
| Lực kẹp tối đa | 1,36-2,45KN |
| Áp suất có thể phân bổ | 0,1-0,9MPa |
| Giới hạn tốc độ | 150r / phút |
| Phạm vi kẹp | 0-170mm |
| Chiều cao trung tâm | 280mm |
| Quán tính quay | 3,95kg.㎡ |
| Trọng lượng bộ phận quay | 128,5kg |
| Khối lượng toàn bộ | 210kg |
Lưu ý: các con số trên là thông số tiêu chuẩn.Chúng tôi cũng có thể thiết kế sản phẩm theo yêu cầu đặc biệt của khách hàng.
3. Kích thước
| Thông số kỹ thuật | Một | B | B1 | C | D | E | F | G | H | Tôi | J | K | O | R | S |
| G400C-170 | 600 | 280 | 590 | 602 | 100 | 60 | 570 | 273 | 170 | 235 | 250 | 400 | 10 | 8-M8 | 18X21 |
4. Ưu điểm
| một.Thiết kế toàn nét |
| b.Nhiều ứng dụng, đa dạng hóa cấu hình xử lý |
| c.Độ chính xác định vị lặp lại cao |
| d.Chi phí bảo trì thấp, tuổi thọ lâu dài |
|
e.Nhiều cấu hình có sẵn e.1 Đặc hoặc rỗng e.2 Móng vuốt kiểu răng lược hoặc kiểu rãnh mộng |
5. Dịch vụ của chúng tôi
| một.Chúng tôi là nhà máy sản xuất trực tiếp với giá tốt và thời gian giao hàng nhanh chóng. |
| b.Đội ngũ thiết kế chuyên nghiệp làm việc với bạn. |
| c.Đội ngũ QC chuyên nghiệp để đảm bảo chất lượng cao. |
| d.Cung cấp dịch vụ OEM & ODM. |
