Thông tin chi tiết sản phẩm
Nguồn gốc: Thường Châu, Giang Tô, Trung Quốc
Hàng hiệu: Lingman
Số mô hình: G500C-225 Mâm cặp quay bằng khí nén
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 1 bộ
Giá bán: USD 6600-7200 set
chi tiết đóng gói: Thùng gỗ
Thời gian giao hàng: 10-15 ngày làm việc
Điều khoản thanh toán: T / T, L / C
Khả năng cung cấp: 500 bộ mỗi tháng
tên sản phẩm: |
Mâm cặp quay bằng khí nén |
Vuốt vuốt: |
200mm |
lực kẹp tối đa: |
2,77KN |
Áp suất cho phép: |
0,1-0,9MPa |
Giới hạn tốc độ: |
130r / phút |
Phạm vi kẹp: |
0-225mm |
Chiều cao trung tâm: |
315MM |
Quán tính quay: |
6,1kg.㎡ |
Tính năng: |
Độ chính xác kẹp cao hơn |
tên sản phẩm: |
Mâm cặp quay bằng khí nén |
Vuốt vuốt: |
200mm |
lực kẹp tối đa: |
2,77KN |
Áp suất cho phép: |
0,1-0,9MPa |
Giới hạn tốc độ: |
130r / phút |
Phạm vi kẹp: |
0-225mm |
Chiều cao trung tâm: |
315MM |
Quán tính quay: |
6,1kg.㎡ |
Tính năng: |
Độ chính xác kẹp cao hơn |
1. Mô tả

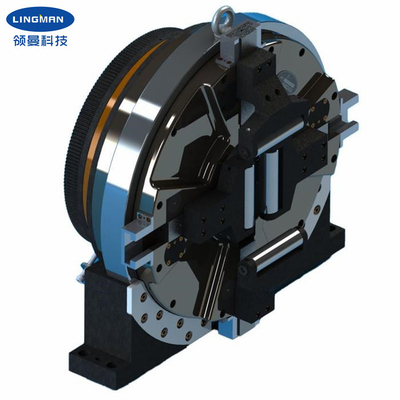

Mâm cặp laser của chúng tôi chủ yếu được thiết kế cho máy cắt ống laser.Mâm cặp quay bằng khí nén laser dùng để kẹp và cấp liệu cho ống khi cắt ống.Nó có thể kẹp không chỉ ống tròn mà còn có thể kẹp ống hình chữ nhật, ống hình chữ L, ống hình chữ H, v.v.Mâm cặp hoạt động dọc theo hành trình đầy đủ, không cần điều chỉnh vị trí bốn hàm, do đó hiệu quả sản xuất có thể được cải thiện đáng kể.Cái này có một mâm cặp ở giữa có thể giữ phôi chắc chắn và xoay cùng một lúc.Sau khi cơ sở sản phẩm được cố định, chỉ mô tơ phù hợp được thêm vào và kết nối với bánh răng, sau đó nguồn khí nén (0,1-0,9Mpa) được kết nối để đạt được chi tiết kẹp và dẫn động chi tiết quay.
Mâm cặp quay bằng khí nén này có thể được sử dụng rộng rãi trong máy cắt ống laser chuyên dụng và các hệ thống máy công cụ gia công đường ống khác.
2. Thông số Hiệu suất
| Tên sản phẩm | Mâm cặp quay bằng khí nén |
|
Số mô hình |
G450C-225 |
| Vuốt vuốt | 200mm |
| Lực kẹp tối đa | 2,77KN |
| Áp suất có thể phân bổ | 0,1-0,9MPa |
| Giới hạn tốc độ | 130r / phút |
| Phạm vi kẹp | 0-225mm |
| Chiều cao trung tâm | 315mm |
| Quán tính quay | 6,1kg.㎡ |
| Trọng lượng bộ phận quay | 140kg |
| Khối lượng toàn bộ | 240kg |
Lưu ý: những con số trên là thông số tiêu chuẩn.Chúng tôi cũng có thể thiết kế sản phẩm theo yêu cầu đặc biệt của khách hàng.
3. Kích thước
| Thông số kỹ thuật | Một | B | B1 | C | D | E | F | G | H | Tôi | J | K | O | R | S |
| G500C-225 | 670 | 315 | 694 | 672 | 100 | 60 | 640 | 273 | 225 | 235 | 250 | 400 | 10 | 8-M8 | 18X21 |
4. Ưu điểm
| một.Thiết kế toàn nét |
| b.Nhiều ứng dụng, đa dạng hóa các cấu hình xử lý |
| c.Độ chính xác định vị lặp lại cao |
| d.Chi phí bảo trì thấp, tuổi thọ dài |
|
e.Nhiều cấu hình có sẵn e.1 Đặc hoặc rỗng e.2 Móng vuốt kiểu răng lược hoặc kiểu rãnh mộng |
5. Dịch vụ của chúng tôi
| a.Chúng tôi là nhà máy sản xuất trực tiếp với giá tốt và thời gian dẫn nhanh. |
| b.Nhóm thiết kế chuyên nghiệp làm việc với bạn. |
| c. Đội ngũ QC chuyên nghiệp để đảm bảo chất lượng cao. |
| d. Cung cấp dịch vụ OEM & ODM. |
