Thông tin chi tiết sản phẩm
Nguồn gốc: Thường Châu, Giang Tô, Trung Quốc
Hàng hiệu: Lingman
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 5 bộ
Giá bán: USD 265-780 set
chi tiết đóng gói: thùng gỗ
Thời gian giao hàng: 7-15 ngày làm việc
Điều khoản thanh toán: T / T, L / C
Khả năng cung cấp: 200 bộ mỗi tháng
Số mô hình: |
3H-15 |
Tên sản phẩm: |
Mâm cặp điện |
Vật chất: |
Thép, thép không gỉ |
Đột quỵ nêm: |
24MM |
Hành trình / đường kính vuốt: |
10,7mm |
Đường kính kẹp: |
50-381mm |
Tối đa D.B kéo: |
71KN |
Max. Tối đa clamping force lực kẹp: |
179,8KN |
Áp suất làm việc tối đa: |
2.4MPa |
Trọng lượng: |
120 kg |
Phù hợp với cyl.: |
TH-1512 |
Tốc độ tối đa: |
2500 phút / vòng / phút |
Số mô hình: |
3H-15 |
Tên sản phẩm: |
Mâm cặp điện |
Vật chất: |
Thép, thép không gỉ |
Đột quỵ nêm: |
24MM |
Hành trình / đường kính vuốt: |
10,7mm |
Đường kính kẹp: |
50-381mm |
Tối đa D.B kéo: |
71KN |
Max. Tối đa clamping force lực kẹp: |
179,8KN |
Áp suất làm việc tối đa: |
2.4MPa |
Trọng lượng: |
120 kg |
Phù hợp với cyl.: |
TH-1512 |
Tốc độ tối đa: |
2500 phút / vòng / phút |

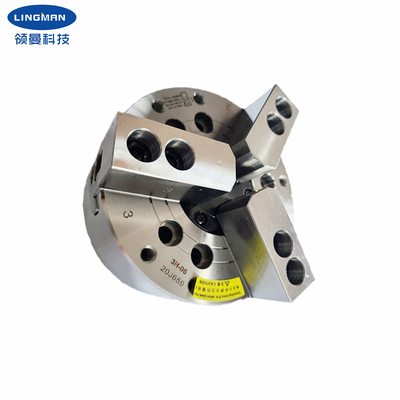

1. Mô tả
Sản phẩm này là một sản phẩm sáng chế quốc gia với quyền sở hữu trí tuệ độc lập.
Bản thân mâm cặp là một xi lanh có pít-tông tích hợp, và các hoạt động kẹp và nới lỏng được thực hiện thông qua cơ cấu điều khiển đuôi trục chính.Sản phẩm này là một lỗ xuyên qua ba hàm hình nêm có đường kính lớn, đặc biệt thích hợp để kẹp các vật không đều.Bề mặt trượt được làm cứng, mài chính xác và bôi trơn trực tiếp.Ưu điểm của sản phẩm này nằm ở cấu trúc cứng vững và độ chính xác kẹp cao.Ưu điểm của nó là: 1. Thép hợp kim chất lượng cao, sau khi xử lý nhiệt đặc biệt và xử lý thấm nitơ bề mặt, độ bền cao hơn, chịu mài mòn hơn.
2. Tất cả các bề mặt giao phối được mài chính xác, với độ chính xác ổn định và bền.Bôi trơn tận nơi, tuổi thọ lâu dài.
Sản phẩm phù hợp với gia công bánh răng, kiểu đĩa, kiểu trục ngắn gia công phôi.
Ngoài mâm cặp kích thước tiêu chuẩn, chúng tôi cũng cung cấp mâm cặp tùy chỉnh cho máy tiện CNC, máy tiện thường và các thiết bị khác yêu cầu cải tiến máy tiện quay.
2. Thông số Hiệu suất
Số mô hình |
3H-15 |
Đột quỵ nêm |
23mm |
Hành trình vuốt / đường kính |
10,6mm |
Đường kính kẹp |
50-381mm |
Tối đaKéo DB |
71KN |
Tối đalực kẹp |
179,8KN |
Trọng lượng |
120kg |
Áp suất làm việc tối đa |
2,4Mpa |
Tối đasố vòng quay |
2500 vòng / phút |
Xi lanh quay áp dụng |
TH-1512 |
3.Kích thước
Thông số kỹ thuật | Một | B | C | D | D1 | D2 | E | E1 | F | G tối đa. | G tối thiểu. | H | J |
3H-15 | 381 | 133 | 300 | 235 | / | / | 6 | / | 91 | 11 | -15 | 39 | 60 |
4. Ưu điểm
một.Thiết kế toàn nét |
b.Nhiều ứng dụng, đa dạng hóa các cấu hình xử lý |
c.Độ chính xác định vị lặp lại cao |
d.Chi phí bảo trì thấp, tuổi thọ lâu dài |
e.Nhiều cấu hình có sẵn e.2 Móng vuốt kiểu răng lược hoặc kiểu rãnh mộng |
5. Dịch vụ của chúng tôi
một.Chúng tôi là nhà máy sản xuất trực tiếp với giá tốt và thời gian dẫn nhanh. |
b.Đội ngũ thiết kế chuyên nghiệp làm việc với bạn. |
S.Đội ngũ QC chuyên nghiệp để đảm bảo chất lượng cao. |
d.Cung cấp dịch vụ OEM & ODM. |
