Thông tin chi tiết sản phẩm
Nguồn gốc: Thường Châu, Giang Tô, Trung Quốc
Hàng hiệu: Lingman
Số mô hình: Mâm cặp quay bằng khí nénG700D-270
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 1 bộ
Giá bán: USD 4800-5200 set
chi tiết đóng gói: thùng gỗ
Thời gian giao hàng: 10-15 ngày làm việc
Điều khoản thanh toán: T / T, L / C
Khả năng cung cấp: 500 bộ mỗi tháng
Tên sản phẩm: |
Mâm cặp quay bằng khí nén |
Vuốt vuốt: |
242mm |
lực kẹp tối đa: |
3,16KN |
Áp suất cho phép: |
0,2-0,9MPA |
Giới hạn tốc độ: |
115r / phút |
Phạm vi kẹp: |
15-270mm |
Chiều cao trung tâm: |
375mm |
Quán tính quay: |
10,92kg.㎡ |
Tên sản phẩm: |
Mâm cặp quay bằng khí nén |
Vuốt vuốt: |
242mm |
lực kẹp tối đa: |
3,16KN |
Áp suất cho phép: |
0,2-0,9MPA |
Giới hạn tốc độ: |
115r / phút |
Phạm vi kẹp: |
15-270mm |
Chiều cao trung tâm: |
375mm |
Quán tính quay: |
10,92kg.㎡ |
1. Mô tả

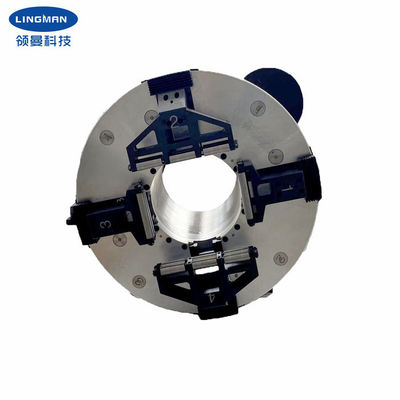

Mâm cặp là một mâm cặp tổng hành trình bốn hàm được thiết kế đặc biệt cho thiết bị cắt ống bằng laser.Bản thân mâm cặp có thể hoạt động như một trục quay độc lập.Sau khi đế của sản phẩm được cố định, chỉ cần thêm động cơ hỗ trợ và kết nối bánh răng, sau đó kết nối nguồn khí nén (0,3-0,9mpa) để kẹp phôi và truyền động cho phôi quay.Chuck hoạt động đầy đủ hành trình, không cần điều chỉnh vị trí của bốn PAWS.Chuck sử dụng cấu trúc khép kín hoàn toàn, được trang bị các ổ lăn chéo.So với các sản phẩm cùng loại trên thị trường, mâm cặp có độ chính xác quay và độ lặp lại cao hơn, cũng như lực kẹp cao hơn.
Sự phát triển của toàn bộ dòng mâm cặp trục chính bốn hàm cắt bằng tia laser là sự tổng hợp của mâm cặp khí nén trước và các sản phẩm khí nén liên quan khác của công ty chúng tôi, sau nhiều lần cải tiến chất lượng nghiên cứu và thiết kế.Nó có các đặc điểm của cấu trúc đơn giản, lắp đặt thuận tiện, khả năng ứng dụng mạnh mẽ, sạch sẽ và bền, kẹp đáng tin cậy và độ chính xác bền.Nó có thể nâng cao hiệu quả hoạt động, giảm chi phí sản xuất và giảm cường độ lao động của nhân viên.Sản phẩm này thích hợp cho máy cắt ống chuyên nghiệp, máy tấm ống và các bộ phận ống kẹp khác, thích hợp cho các loại ống tròn, ống vuông, ống chữ nhật, gia công cắt ống hình elip, một chút thay đổi của móng vuốt có thể cắt được tất cả các loại hình dạng của đường ống.
2. Thông số Hiệu suất
Tên sản phẩm | Mâm cặp quay bằng khí nén |
Số mô hình |
G700D-270 |
Vuốt vuốt | 240mm |
Lực kẹp tối đa | 3,15KN |
Áp suất có thể phân bổ | 0,3-0,9MPa |
Giới hạn tốc độ | 120 / phút |
Phạm vi kẹp | 15-265mm |
Chiều cao trung tâm | 375mm |
Quán tính quay |
10,9kg.㎡ |
Trọng lượng bộ phận quay | 215kg |
Khối lượng toàn bộ | 307kg |
Lưu ý: những con số trên là thông số tiêu chuẩn.Chúng tôi cũng có thể thiết kế sản phẩm theo yêu cầu đặc biệt của khách hàng.
3. Kích thước
Thông số kỹ thuật | Một | B | B1 | C | D | E | F | G | H | Tôi | J | K | O | R | S |
G700D-270 | 665 | 375 | 700 | 725 | 265 | 220 | 610 | 380 | 270 | 330 | 296 | 558 | 5 | 12-M10 | 18X28 |
4. Ưu điểm
một.Thiết kế toàn nét |
b.Nhiều ứng dụng, đa dạng hóa các cấu hình xử lý |
c.Độ chính xác định vị lặp lại cao |
d.Chi phí bảo trì thấp, tuổi thọ lâu dài |
e.Nhiều cấu hình có sẵn e.1 Đặc hoặc rỗng e.2 Móng vuốt kiểu răng lược hoặc kiểu rãnh mộng |
5. Dịch vụ của chúng tôi
một.Chúng tôi là nhà máy sản xuất trực tiếp với giá tốt và thời gian dẫn nhanh. |
b.Đội ngũ thiết kế chuyên nghiệp làm việc với bạn. |
c.Đội ngũ QC chuyên nghiệp để đảm bảo chất lượng cao. |
d.Cung cấp dịch vụ OEM & ODM. |
