Thông tin chi tiết sản phẩm
Nguồn gốc: Thường Châu, Giang Tô, Trung Quốc
Hàng hiệu: Lingman
Số mô hình: G500D-230
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 1 BỘ
Giá bán: USD 4400-5000 set
chi tiết đóng gói: thùng gỗ
Thời gian giao hàng: 10-15 ngày làm việc
Điều khoản thanh toán: T / T, L / C
Khả năng cung cấp: 500 bộ mỗi tháng
tên sản phẩm: |
G500D-230 Laser Chuck |
Vuốt vuốt: |
220mm |
Lực kẹp tối đa: |
1,5kN |
Áp suất cho phép: |
0,3-0,9Mpa |
Giới hạn tốc độ: |
150r / phút |
Phạm vi kẹp: |
8-228mm |
Chiều cao trung tâm: |
315mm |
Quán tính quay: |
4,17kg.㎡ |
tên sản phẩm: |
G500D-230 Laser Chuck |
Vuốt vuốt: |
220mm |
Lực kẹp tối đa: |
1,5kN |
Áp suất cho phép: |
0,3-0,9Mpa |
Giới hạn tốc độ: |
150r / phút |
Phạm vi kẹp: |
8-228mm |
Chiều cao trung tâm: |
315mm |
Quán tính quay: |
4,17kg.㎡ |
1. Mô tả
Công ty chúng tôi là nhà sản xuất chuyên nghiệp sản xuất mâm cặp cho máy tiện CNC và máy cắt laser.
Nhiều loại mâm cặp laser được cung cấp.Chúng tôi cung cấp mâm cặp laser cho nhiều hãng máy cắt laser nổi tiếng trong và ngoài nước.Sản phẩm của chúng tôi cũng được nhiều khách hàng đón nhận.

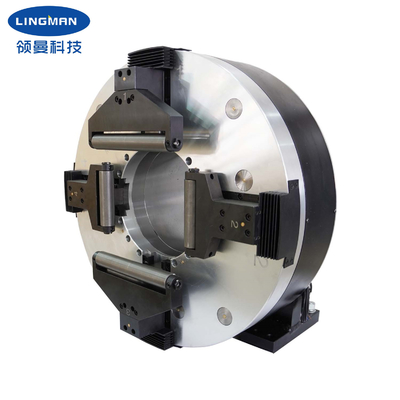

Mâm cặp laser mô hình này được thiết kế cho thiết bị cắt ống bằng laser, mâm cặp chính hành trình đầy đủ bốn hàm.Bản thân mâm cặp có thể hoạt động như một trục quay độc lập.Sau khi đế sản phẩm được cố định, chỉ cần kết nối động cơ và bánh răng hỗ trợ, sau đó kết nối nguồn khí nén (0,3-0,9mpa) để kẹp phôi và truyền động cho phôi quay.Chuck hoạt động đầy đủ hành trình, không cần điều chỉnh vị trí của bốn hàm.Mâm cặp sử dụng một cấu trúc hoàn toàn kín với các ổ lăn chéo.So với các sản phẩm cùng loại trên thị trường, mâm cặp có độ chính xác quay và độ lặp lại cao hơn, cũng như lực kẹp cao hơn.
Các sản phẩm có thể được sử dụng rộng rãi trong các hệ thống cắt ống như máy cắt ống laser đặc biệt.
2. Thông số Hiệu suất
|
Số mô hình |
G500D-230 |
| Vuốt vuốt | 242mm |
| Lực kẹp tối đa | 1,5KN |
| Áp suất có thể phân bổ | 0,3-0,9MPa |
| Giới hạn tốc độ | 150 / phút |
| Phạm vi kẹp | 8-228mm |
| Chiều cao trung tâm | 315mm |
| Quán tính quay |
4,18kg.㎡ |
| Trọng lượng bộ phận quay | 124kg |
| Trọng lượng toàn bộ đơn vị | 245kg |
Lưu ý: những con số trên là thông số tiêu chuẩn.Chúng tôi cũng có thể thiết kế sản phẩm theo yêu cầu đặc biệt của khách hàng.
3. Kích thước
| Thông số kỹ thuật | Một | B | B1 | C | D | E | F | G | H | Tôi | J | K | O | R | S |
| G500D-230 | 420 | 315 | 600 | 615 | 220 | 60 | 380 | 368 | 230 | 265 | 250 | 490 | 6 | 12-M8 | 18X22 |
4. Ưu điểm
| một.Thiết kế toàn nét |
| b.Nhiều ứng dụng, đa dạng hóa các cấu hình xử lý |
| c.Độ chính xác định vị lặp lại cao |
| d.Chi phí bảo trì thấp, tuổi thọ lâu dài |
|
e.Nhiều cấu hình có sẵn e.1 Đặc hoặc rỗng e.2 Móng vuốt kiểu răng lược hoặc kiểu rãnh mộng |
5. Dịch vụ của chúng tôi
| một.Chúng tôi là nhà máy sản xuất trực tiếp với giá tốt và thời gian nhanh chóng. |
| b.Đội ngũ thiết kế chuyên nghiệp làm việc với bạn. |
| c.Đội ngũ QC chuyên nghiệp để đảm bảo chất lượng cao. |
| d.Cung cấp dịch vụ OEM & ODM. |
