| MOQ: | 1 bộ |
| Giá bán: | USD 2500-3000/set |
| bao bì tiêu chuẩn: | Thùng gỗ |
| Thời gian giao hàng: | 15-20 ngày làm việc |
| Phương thức thanh toán: | T / T, L / C |
| khả năng cung cấp: | 100 bộ mỗi tháng |
1. Mô tả

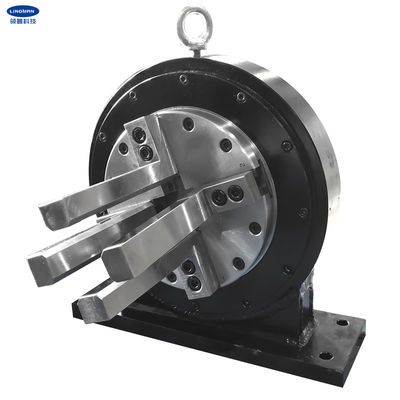

Sản phẩm này được thiết kế đặc biệt cho máy cắt ống laser.Bản thân sản phẩm có thể được sử dụng như một trục quay độc lập với mâm cặp ở giữa có thể kẹp chặt chi tiết gia công và xoay cùng một lúc.
Đầu vào không khí quay có thể được thực hiện thông qua bộ quay gắn ở đuôi để có thể thực hiện hành động kẹp và nới lỏng nhanh chóng.Nguồn không khí làm việc áp dụng nguyên tắc cấp khí liên tục.
Sau khi đế sản phẩm được cố định, hãy kết nối động cơ phù hợp với bánh răng và kết nối nguồn khí nén (0,4-0,9Mpa) để thực hiện kẹp và dẫn động chi tiết gia công quay.Nó chủ yếu được sử dụng để kẹp chi tiết gia công, xoay và cho ăn trước và sau.
Do chiều dài của các bộ phận được xử lý bởi máy cắt, mâm cặp đuôi và mâm cặp chính phù hợp thường được lắp thành cặp trên thiết bị.
Sản phẩm này là một cấu trúc định tâm đồng bộ tự động bốn móng với tâm vững chắc.Nó được khuyến nghị sử dụng trong máy tích hợp tấm ống và nó có thể cắt tấm ống hình vuông và hình tròn.
2. Thông số Hiệu suất
|
W160A-25 |
|
25mm |
|
4,8KN |
|
0,4-0,9MPa |
|
500r / phút |
|
15-160mm |
|
150mm |
|
0,1kg.m2 |
|
21kg |
|
44kg |
Trong khi đó, bạn sẽ không gặp phải khó khăn gì. 3.Kích thước
| Thông số kỹ thuật | A | B | B1 | C | D | E | F | G | H | Tôi | J | L | M | N | O | R | S | T |
| W160A-25 | 280 | 150 | 290 | 295 | 120 | 85 | 245 | 94 | 0 | 130 | 152 | 11 | 16 | 5 | 12 | 6-M8 | 13 | 265 |
4. Ưu điểm
| a.Thiết kế toàn nét |
| b.Nhiều ứng dụng, đa dạng hóa các cấu hình xử lý |
| c.Độ chính xác định vị lặp lại cao |
| d.Chi phí bảo trì thấp, tuổi thọ dài |
|
e.Nhiều cấu hình có sẵn e.2 Móng vuốt kiểu răng lược hoặc kiểu rãnh mộng |
5. Dây chuyền sản xuất
6. Dịch vụ của chúng tôi
| a.Chúng tôi là nhà máy sản xuất trực tiếp với giá tốt và thời gian dẫn nhanh. |
| b.Đội ngũ thiết kế chuyên nghiệp làm việc với bạn. |
| c.Đội ngũ QC chuyên nghiệp để đảm bảo chất lượng cao. |
| d.Cung cấp dịch vụ OEM & ODM. |
|
|
