| MOQ: | 1 BỘ |
| Giá bán: | USD 6600-7200 set |
| bao bì tiêu chuẩn: | thùng gỗ |
| Thời gian giao hàng: | 10-15 ngày làm việc |
| Phương thức thanh toán: | T / T, L / C |
| khả năng cung cấp: | 500 bộ mỗi tháng |
1. Mô tả

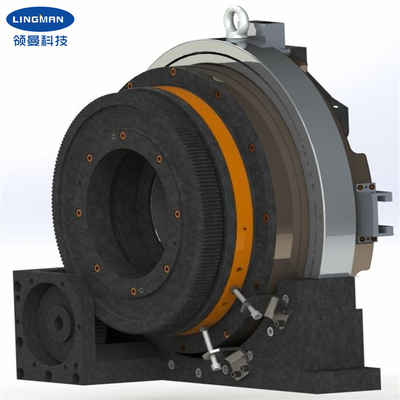

Mâm cặp quay bằng khí nén laser của chúng tôi được thiết kế chủ yếu cho máy cắt ống laser.Mâm cặp laze dùng để kẹp và cấp ống khi cắt ống.Nó có thể kẹp không chỉ ống tròn mà còn có thể kẹp ống hình chữ nhật, ống hình chữ L, ống hình chữ H, v.v.Mâm cặp hoạt động dọc theo hành trình đầy đủ, không cần điều chỉnh vị trí bốn hàm, do đó hiệu quả sản xuất có thể được cải thiện đáng kể.Cái này có một mâm cặp ở giữa có thể giữ phôi chắc chắn và xoay cùng một lúc.Sau khi cơ sở sản phẩm được cố định, chỉ mô tơ phù hợp được thêm vào và kết nối với bánh răng, sau đó nguồn khí nén (0,1-0,9Mpa) được kết nối để đạt được chi tiết kẹp và dẫn động chi tiết quay.
Nó có thể nhận ra sự kẹp và nới lỏng nhanh chóng bằng cách xoay vòng hút gió từ bên cạnh, ngắt nguồn không khí trước khi làm việc.Loại mâm cặp quay khí nén này được điều khiển bằng cách chuyển đổi xi lanh đơn và xi lanh đôi, tạo ra lực kẹp khác nhau, có nhiều ưu điểm hơn trong việc kẹp các ống có thành mỏng và ống nặng.Do chiều dài của các bộ phận được xử lý bởi máy cắt, mâm cặp chính được sử dụng làm vị trí đầu của máy cắt laser và mâm cặp ăn khớp với nó thường được lắp theo cặp trên máy. Mâm cặp quay penumatic này được sử dụng rộng rãi trong ống laser đặc biệt máy cắt và hệ thống máy xử lý đường ống khác.
2. Thông số Hiệu suất
| Tên sản phẩm | Mâm cặp quay bằng khí nén |
|
Số mô hình |
G500C-225 |
| Vuốt vuốt | 200mm |
| Lực kẹp tối đa | 2,77KN |
| Áp suất có thể phân bổ | 0,1-0,9MPa |
| Giới hạn tốc độ | 130r / phút |
| Phạm vi kẹp | 0-225mm |
| Chiều cao trung tâm | 315mm |
| Quán tính quay | 6,1kg.㎡ |
| Trọng lượng bộ phận quay | 140kg |
| Trọng lượng toàn bộ đơn vị | 240kg |
Lưu ý: những con số trên là thông số tiêu chuẩn.Chúng tôi cũng có thể thiết kế sản phẩm theo yêu cầu đặc biệt của khách hàng.
3. Kích thước
| Thông số kỹ thuật | Một | B | B1 | C | D | E | F | G | H | Tôi | J | K | O | R | S |
| G500C-225 | 670 | 315 | 694 | 672 | 100 | 60 | 640 | 273 | 225 | 235 | 250 | 400 | 10 | 8-M8 | 18X21 |
4. Ưu điểm
| một.Mâm cặp quay bằng khí nén được thiết kế đầy đủ |
| b.Nhiều ứng dụng, đa dạng hóa các cấu hình xử lý |
| c.Độ chính xác định vị lặp lại cao |
| d.Chi phí bảo trì thấp, tuổi thọ dài |
|
e.Nhiều cấu hình có sẵn e.1 Đặc hoặc rỗng e.2 Móng vuốt kiểu răng lược hoặc kiểu rãnh mộng |
5. Dịch vụ của chúng tôi
| a.Chúng tôi là nhà máy sản xuất trực tiếp với giá tốt và thời gian dẫn nhanh. |
| b.Nhóm thiết kế chuyên nghiệp làm việc với bạn. |
| c. Đội ngũ QC chuyên nghiệp để đảm bảo chất lượng cao. |
| d. Cung cấp dịch vụ OEM & ODM. |
6. Dây chuyền sản xuất
video
|
|
