| MOQ: | 1 bộ |
| Giá bán: | USD 6600-7200 set |
| bao bì tiêu chuẩn: | thùng gỗ |
| Thời gian giao hàng: | 10-15 ngày làm việc |
| Phương thức thanh toán: | T / T, L / C |
| khả năng cung cấp: | 100 bộ mỗi tháng |
1. Mô tả

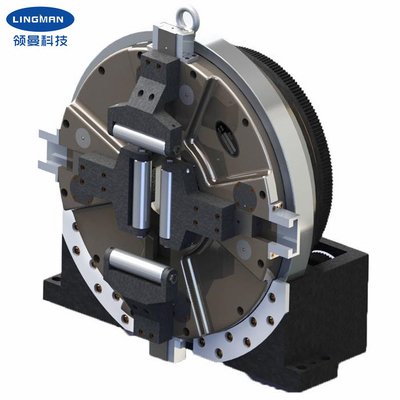

Mâm cặp này là mâm cặp chính toàn hành bốn hàm được thiết kế đặc biệt cho thiết bị cắt ống bằng laser.Cái này có một trục xoay độc lập ở giữa để giữ phôi một cách an toàn và quay cùng một lúc.Sau khi đế sản phẩm được cố định, chỉ cần lắp thêm mô tơ ăn khớp và kết nối với bánh răng, sau đó nối nguồn khí nén (0,1-0,9Mpa) để kẹp phôi và truyền động cho phôi quay.Hành động kẹp và nhả nhanh chóng được thực hiện bằng cách xoay các cửa hút gió sang một bên.Có thể kẹp đầy đủ các loại phụ kiện đường ống thích hợp, có thể nâng cao hiệu quả sản xuất.So với các sản phẩm cùng loại trên thị trường, mâm cặp có độ chính xác quay và độ lặp lại cao hơn, cũng như lực kẹp cao hơn.
Sản phẩm có thể được sử dụng rộng rãi trong máy cắt ống laser đặc biệt và các hệ thống máy công cụ gia công đường ống khác.
2. Tham số Hiệu suất
|
Số mô hình |
G400C-170 |
| Vuốt vuốt | 165mm |
| Lực kẹp tối đa | 1,36-2,45KN |
| Áp suất có thể phân bổ | 0,1-0,9MPa |
| Giới hạn tốc độ | 150r / phút |
| Phạm vi kẹp | 0-170mm |
| Chiều cao trung tâm | 280mm |
| Quán tính quay | 3,95kg.㎡ |
| Trọng lượng bộ phận quay | 128,5kg |
| Trọng lượng toàn bộ đơn vị | 210kg |
Lưu ý: các con số trên là thông số tiêu chuẩn.Chúng tôi cũng có thể thiết kế sản phẩm theo yêu cầu đặc biệt của khách hàng.
3. Kích thước
| Thông số kỹ thuật | Một | B | B1 | C | D | E | F | G | H | Tôi | J | K | O | R | S |
| G400C-170 | 600 | 280 | 590 | 602 | 100 | 60 | 570 | 273 | 170 | 235 | 250 | 400 | 10 | 8-M8 | 18X21 |
4. Ưu điểm
| một.Thiết kế toàn nét |
| b.Nhiều ứng dụng, đa dạng hóa các cấu hình xử lý |
| c.Độ chính xác định vị lặp lại cao |
| d.Chi phí bảo trì thấp, tuổi thọ lâu dài |
|
e.Nhiều cấu hình có sẵn e.1 Đặc hoặc rỗng e.2 Móng vuốt kiểu răng lược hoặc kiểu rãnh mộng |
5. Dịch vụ của chúng tôi
| một.Chúng tôi là nhà máy sản xuất trực tiếp với giá tốt và thời gian giao hàng nhanh chóng. |
| b.Đội ngũ thiết kế chuyên nghiệp làm việc với bạn. |
| c.Đội ngũ QC chuyên nghiệp để đảm bảo chất lượng cao. |
| d.Cung cấp dịch vụ OEM & ODM. |
6. Dây chuyền sản xuất
|
|
| MOQ: | 1 bộ |
| Giá bán: | USD 6600-7200 set |
| bao bì tiêu chuẩn: | thùng gỗ |
| Thời gian giao hàng: | 10-15 ngày làm việc |
| Phương thức thanh toán: | T / T, L / C |
| khả năng cung cấp: | 100 bộ mỗi tháng |
1. Mô tả
Mâm cặp này là mâm cặp chính toàn hành bốn hàm được thiết kế đặc biệt cho thiết bị cắt ống bằng laser.Cái này có một trục xoay độc lập ở giữa để giữ phôi một cách an toàn và quay cùng một lúc.Sau khi đế sản phẩm được cố định, chỉ cần lắp thêm mô tơ ăn khớp và kết nối với bánh răng, sau đó nối nguồn khí nén (0,1-0,9Mpa) để kẹp phôi và truyền động cho phôi quay.Hành động kẹp và nhả nhanh chóng được thực hiện bằng cách xoay các cửa hút gió sang một bên.Có thể kẹp đầy đủ các loại phụ kiện đường ống thích hợp, có thể nâng cao hiệu quả sản xuất.So với các sản phẩm cùng loại trên thị trường, mâm cặp có độ chính xác quay và độ lặp lại cao hơn, cũng như lực kẹp cao hơn.
Sản phẩm có thể được sử dụng rộng rãi trong máy cắt ống laser đặc biệt và các hệ thống máy công cụ gia công đường ống khác.
2. Tham số Hiệu suất
|
Số mô hình |
G400C-170 |
| Vuốt vuốt | 165mm |
| Lực kẹp tối đa | 1,36-2,45KN |
| Áp suất có thể phân bổ | 0,1-0,9MPa |
| Giới hạn tốc độ | 150r / phút |
| Phạm vi kẹp | 0-170mm |
| Chiều cao trung tâm | 280mm |
| Quán tính quay | 3,95kg.㎡ |
| Trọng lượng bộ phận quay | 128,5kg |
| Trọng lượng toàn bộ đơn vị | 210kg |
Lưu ý: các con số trên là thông số tiêu chuẩn.Chúng tôi cũng có thể thiết kế sản phẩm theo yêu cầu đặc biệt của khách hàng.
3. Kích thước
| Thông số kỹ thuật | Một | B | B1 | C | D | E | F | G | H | Tôi | J | K | O | R | S |
| G400C-170 | 600 | 280 | 590 | 602 | 100 | 60 | 570 | 273 | 170 | 235 | 250 | 400 | 10 | 8-M8 | 18X21 |
4. Ưu điểm
| một.Thiết kế toàn nét |
| b.Nhiều ứng dụng, đa dạng hóa các cấu hình xử lý |
| c.Độ chính xác định vị lặp lại cao |
| d.Chi phí bảo trì thấp, tuổi thọ lâu dài |
|
e.Nhiều cấu hình có sẵn e.1 Đặc hoặc rỗng e.2 Móng vuốt kiểu răng lược hoặc kiểu rãnh mộng |
5. Dịch vụ của chúng tôi
| một.Chúng tôi là nhà máy sản xuất trực tiếp với giá tốt và thời gian giao hàng nhanh chóng. |
| b.Đội ngũ thiết kế chuyên nghiệp làm việc với bạn. |
| c.Đội ngũ QC chuyên nghiệp để đảm bảo chất lượng cao. |
| d.Cung cấp dịch vụ OEM & ODM. |
6. Dây chuyền sản xuất
