| MOQ: | 1 bộ |
| Giá bán: | USD 4800-5200 set |
| bao bì tiêu chuẩn: | thùng gỗ |
| Thời gian giao hàng: | 10-15 ngày làm việc |
| Phương thức thanh toán: | T / T, L / C |
| khả năng cung cấp: | 100 bộ mỗi tháng |
1. Mô tả

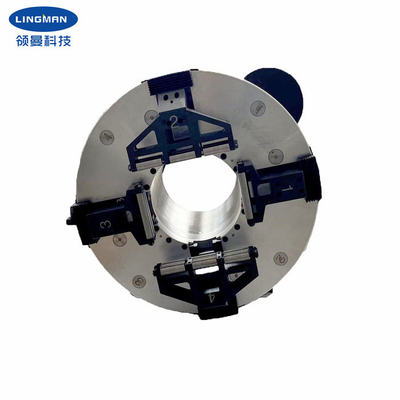

Mâm cặp là mâm cặp chính đầy đủ bốn hàm được thiết kế đặc biệt cho thiết bị cắt ống bằng laser.Điều này có một trục xoay độc lập ở giữa, có thể giữ chặt phôi và quay đồng thời.Sau khi đế sản phẩm được cố định chỉ cần lắp thêm mô tơ đỡ và kết nối với bánh răng, sau đó nối nguồn khí nén (0,3-0,9mpa) để kẹp phôi và truyền động cho phôi quay.Chuck cho hoạt động hành trình đầy đủ, không cần điều chỉnh vị trí của bốn móng vuốt.Có thể kẹp ống tròn, ống vuông, ống chữ nhật, nâng cao hiệu quả sản xuất.So với các sản phẩm tương tự trên thị trường, mâm cặp có độ chính xác quay và độ lặp lại cao hơn, cũng như lực kẹp cao hơn, chiều cao tâm của nó là 315mm, phạm vi kẹp 8-228mm.
Các sản phẩm có thể được sử dụng rộng rãi trong máy cắt ống laser đặc biệt và hệ thống máy xử lý ống khác.
2. Thông số Hiệu suất
|
Số mô hình |
G500D-230 |
| Vuốt vuốt | 220mm |
| Lực kẹp tối đa | 1,5KN |
| Áp suất có thể phân bổ | 0,3-0,9MPa |
| Giới hạn tốc độ | 150r / phút |
| Phạm vi kẹp | 8-228mm |
| Chiều cao trung tâm | 315mm |
| Quán tính quay |
4,18kg.㎡ |
| Trọng lượng bộ phận quay | 124kg |
| Khối lượng toàn bộ | 245kg |
Lưu ý: những con số trên là thông số tiêu chuẩn.Chúng tôi cũng có thể thiết kế sản phẩm theo yêu cầu đặc biệt của khách hàng.
3. Kích thước
| Thông số kỹ thuật | Một | B | B1 | C | D | E | F | G | H | Tôi | J | K | O | R | S |
| G500D-230 | 420 | 315 | 600 | 615 | 220 | 60 | 380 | 368 | 230 | 265 | 250 | 490 | 6 | 12-M8 | 18X22 |
4. Ưu điểm
| một.Thiết kế toàn nét |
| b.Nhiều ứng dụng, đa dạng hóa các cấu hình xử lý |
| c.Độ chính xác định vị lặp lại cao |
| d.Chi phí bảo trì thấp, tuổi thọ lâu dài |
|
e.Nhiều cấu hình có sẵn e.1 Đặc hoặc rỗng e.2 Móng vuốt kiểu răng lược hoặc kiểu rãnh mộng |
5. Dịch vụ của chúng tôi
| một.Chúng tôi là nhà máy sản xuất trực tiếp với giá tốt và thời gian dẫn nhanh. |
| b.Đội ngũ thiết kế chuyên nghiệp làm việc với bạn. |
| c.Đội ngũ QC chuyên nghiệp để đảm bảo chất lượng cao. |
| d.Cung cấp dịch vụ OEM & ODM. |
6. Dây chuyền sản xuất
video
|
|
