| MOQ: | 5 bộ |
| Giá bán: | USD 265-780 set |
| bao bì tiêu chuẩn: | thùng gỗ |
| Thời gian giao hàng: | 7-15 ngày làm việc |
| Phương thức thanh toán: | T / T, L / C |
| khả năng cung cấp: | 200 bộ mỗi tháng |
1. Mô tả
Sản phẩm này là một sản phẩm sáng chế quốc gia với quyền sở hữu trí tuệ độc lập.

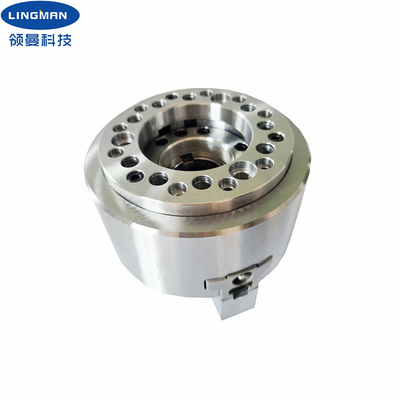

Bản thân mâm cặp là một xi lanh có pít-tông tích hợp, và các hoạt động kẹp và nới lỏng được thực hiện thông qua cơ cấu điều khiển đuôi trục chính.Sản phẩm này là một lỗ xuyên qua ba hàm hình nêm có đường kính lớn, đặc biệt thích hợp để kẹp các vật không đều.Bề mặt trượt được làm cứng, mài chính xác và bôi trơn trực tiếp.Ưu điểm của sản phẩm này nằm ở cấu trúc cứng vững và độ chính xác kẹp cao.Ưu điểm của nó là: 1 cấu trúc mới, thiết kế các bộ phận có độ cứng cao, do đó ghế kẹp không dễ bị gãy và biên độ nổi của phôi kẹp nhỏ.2. Tiêu chuẩn kết nối chung, có thể được kết nối trực tiếp với trục chính tiêu chuẩn của thiết bị, không có các thay đổi khác;3. Loại xi lanh dầu quay rỗng phổ biến
Ngoài mâm cặp kích thước tiêu chuẩn, chúng tôi cũng cung cấp mâm cặp tùy chỉnh cho máy tiện CNC, máy tiện thường và các thiết bị khác yêu cầu cải tiến máy tiện quay.
2. Thông số Hiệu suất
|
Số mô hình |
3H-18 |
|
Đột quỵ nêm |
23mm |
|
Hành trình vuốt / đường kính |
10,6mm |
|
Đường kính kẹp |
50-450mm |
|
Tối đaKéo DB |
71KN |
|
Tối đalực kẹp |
179,8KN |
|
Trọng lượng |
164KG |
|
Áp suất làm việc tối đa |
2,4Mpa |
|
Tối đasố vòng quay |
2000 vòng / phút |
|
Xi lanh quay áp dụng |
TH-1512 |
3.Kích thước
| Thông số kỹ thuật | Một | B | C | D | D1 | D2 | E | E1 | F | G tối đa. | G tối thiểu. | H | J |
| 3H-18 | 450 | 133 | 300 | 235 | / | / | 6 | / | 120 | 11 | -12 | 39 | 60 |
4. Ưu điểm
| một.Thiết kế toàn nét |
| b.Nhiều ứng dụng, đa dạng hóa các cấu hình xử lý |
| c.Độ chính xác định vị lặp lại cao |
| d.Chi phí bảo trì thấp, tuổi thọ lâu dài |
|
e.Nhiều cấu hình có sẵn e.2 Móng vuốt kiểu răng lược hoặc kiểu rãnh mộng |
5. Dịch vụ của chúng tôi
| một.Chúng tôi là nhà máy sản xuất trực tiếp với giá tốt và thời gian dẫn nhanh. |
| b.Đội ngũ thiết kế chuyên nghiệp làm việc với bạn. |
| S.Đội ngũ QC chuyên nghiệp để đảm bảo chất lượng cao. |
| d.Cung cấp dịch vụ OEM & ODM. |
6.Dây chuyền sản xuất
|
|
| MOQ: | 5 bộ |
| Giá bán: | USD 265-780 set |
| bao bì tiêu chuẩn: | thùng gỗ |
| Thời gian giao hàng: | 7-15 ngày làm việc |
| Phương thức thanh toán: | T / T, L / C |
| khả năng cung cấp: | 200 bộ mỗi tháng |
1. Mô tả
Sản phẩm này là một sản phẩm sáng chế quốc gia với quyền sở hữu trí tuệ độc lập.
Bản thân mâm cặp là một xi lanh có pít-tông tích hợp, và các hoạt động kẹp và nới lỏng được thực hiện thông qua cơ cấu điều khiển đuôi trục chính.Sản phẩm này là một lỗ xuyên qua ba hàm hình nêm có đường kính lớn, đặc biệt thích hợp để kẹp các vật không đều.Bề mặt trượt được làm cứng, mài chính xác và bôi trơn trực tiếp.Ưu điểm của sản phẩm này nằm ở cấu trúc cứng vững và độ chính xác kẹp cao.Ưu điểm của nó là: 1 cấu trúc mới, thiết kế các bộ phận có độ cứng cao, do đó ghế kẹp không dễ bị gãy và biên độ nổi của phôi kẹp nhỏ.2. Tiêu chuẩn kết nối chung, có thể được kết nối trực tiếp với trục chính tiêu chuẩn của thiết bị, không có các thay đổi khác;3. Loại xi lanh dầu quay rỗng phổ biến
Ngoài mâm cặp kích thước tiêu chuẩn, chúng tôi cũng cung cấp mâm cặp tùy chỉnh cho máy tiện CNC, máy tiện thường và các thiết bị khác yêu cầu cải tiến máy tiện quay.
2. Thông số Hiệu suất
|
Số mô hình |
3H-18 |
|
Đột quỵ nêm |
23mm |
|
Hành trình vuốt / đường kính |
10,6mm |
|
Đường kính kẹp |
50-450mm |
|
Tối đaKéo DB |
71KN |
|
Tối đalực kẹp |
179,8KN |
|
Trọng lượng |
164KG |
|
Áp suất làm việc tối đa |
2,4Mpa |
|
Tối đasố vòng quay |
2000 vòng / phút |
|
Xi lanh quay áp dụng |
TH-1512 |
3.Kích thước
| Thông số kỹ thuật | Một | B | C | D | D1 | D2 | E | E1 | F | G tối đa. | G tối thiểu. | H | J |
| 3H-18 | 450 | 133 | 300 | 235 | / | / | 6 | / | 120 | 11 | -12 | 39 | 60 |
4. Ưu điểm
| một.Thiết kế toàn nét |
| b.Nhiều ứng dụng, đa dạng hóa các cấu hình xử lý |
| c.Độ chính xác định vị lặp lại cao |
| d.Chi phí bảo trì thấp, tuổi thọ lâu dài |
|
e.Nhiều cấu hình có sẵn e.2 Móng vuốt kiểu răng lược hoặc kiểu rãnh mộng |
5. Dịch vụ của chúng tôi
| một.Chúng tôi là nhà máy sản xuất trực tiếp với giá tốt và thời gian dẫn nhanh. |
| b.Đội ngũ thiết kế chuyên nghiệp làm việc với bạn. |
| S.Đội ngũ QC chuyên nghiệp để đảm bảo chất lượng cao. |
| d.Cung cấp dịch vụ OEM & ODM. |
6.Dây chuyền sản xuất
