Thông tin chi tiết sản phẩm
Nguồn gốc: Thường Châu, Giang Tô, Trung Quốc
Hàng hiệu: Lingman
Số mô hình: 4H-06
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 1 bộ
Giá bán: USD 550-1650 set
chi tiết đóng gói: thùng gỗ
Thời gian giao hàng: 7-15 ngày làm việc
Điều khoản thanh toán: T / T, L / C
Khả năng cung cấp: 200 bộ mỗi tháng
Tên sản phẩm: |
Mâm cặp thủy lực thông qua lỗ |
Đột quỵ nêm: |
12mm |
Hành trình / đường kính vuốt: |
5.5MM |
Đường kính kẹp: |
15-168mm |
Tối đa D.B kéo: |
21,7KN |
Max. Tối đa clamping force lực kẹp: |
56,9KN |
Max. Tối đa numbers of revolutions số vòng quay: |
5100 vòng / phút |
Trọng lượng: |
14,5kg |
Áp suất làm việc tối đa: |
2,81Mpa |
Xi lanh quay áp dụng: |
TH-646 |
Tên sản phẩm: |
Mâm cặp thủy lực thông qua lỗ |
Đột quỵ nêm: |
12mm |
Hành trình / đường kính vuốt: |
5.5MM |
Đường kính kẹp: |
15-168mm |
Tối đa D.B kéo: |
21,7KN |
Max. Tối đa clamping force lực kẹp: |
56,9KN |
Max. Tối đa numbers of revolutions số vòng quay: |
5100 vòng / phút |
Trọng lượng: |
14,5kg |
Áp suất làm việc tối đa: |
2,81Mpa |
Xi lanh quay áp dụng: |
TH-646 |
1. Mô tả

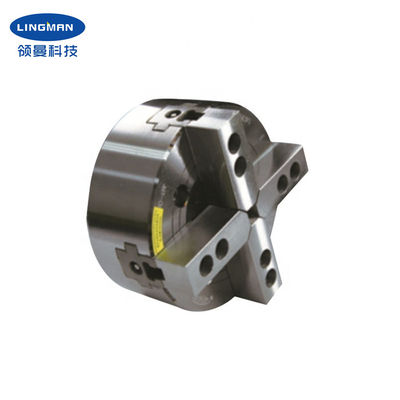

Mâm cặp có kết cấu lỗ xuyên lớn, bốn càng có dạng hình nêm, đặc biệt thích hợp để kẹp các vật có hình dạng đặc biệt.Tất cả các bề mặt trượt đều được làm cứng, mài chính xác và bôi trơn trực tiếp.Ngoài ra, nó có độ cứng cao và độ chính xác kẹp cao.
Mâm cặp chắc chắn và bền bỉ, chạy êm ở tốc độ cao.Độ lặp lại định vị cao và lực kẹp lớn, thích hợp cho sản xuất tự động.Thông qua thiết kế lỗ có thể được sử dụng để gia công phôi dài.
Bộ kẹp làm giảm trọng lượng của máy tiện và tăng tuổi thọ.Mối nối của trụ ngắn phù hợp với tiêu chuẩn quốc gia, khách hàng không cần thay đổi kết cấu của máy tiện mà chỉ cần một mặt bích cùng kích thước với mâm cặp là có thể dễ dàng lắp đặt trong thời gian ngắn.
Ngoài 15 inch còn có nhiều kích thước mâm cặp khác nhau như 4 inch, 5 inch, 6 inch, 8 inch, 12 inch, 18 inch.Mâm cặp tùy chỉnh cũng có sẵn theo bản vẽ và yêu cầu của bạn.
2. Tham số Hiệu suất
|
Số mô hình |
4H-06A5 |
|
Đột quỵ nêm |
12mm |
|
Hành trình / đường kính vuốt |
5.5mm |
|
Đường kính kẹp |
15-168mm |
|
Tối đaKéo DB |
21,6KN |
|
Tối đalực kẹp |
56,8KN |
|
Trọng lượng |
14,3kg |
|
Áp suất làm việc tối đa |
2,8Mpa |
|
Tối đasố vòng quay |
5000 vòng / phút |
|
Xi lanh quay áp dụng |
TH-646 |
3. Kích thước
| Thông số kỹ thuật | Một | B | C | D | D1 | D2 | E | E1 | F | G MAX | G MIN | H | J |
| 4H-06A5 | 168 | 91 | 140 | 104,8 | 82,56 | 116 | 5 | 15 | 45 | 26 | 14 | 19 | 20 |
4. Ưu điểm
| một.Thiết kế toàn nét |
| b.Nhiều ứng dụng, đa dạng hóa các cấu hình xử lý |
| c.Độ chính xác định vị lặp lại cao |
| d.Chi phí bảo trì thấp, tuổi thọ lâu dài |
|
e.Nhiều cấu hình có sẵn |
5. Dịch vụ của chúng tôi
| một.Chúng tôi là nhà máy sản xuất trực tiếp với giá tốt và thời gian giao hàng nhanh chóng. |
| b.Đội ngũ thiết kế chuyên nghiệp làm việc với bạn. |
| S.Đội ngũ QC chuyên nghiệp để đảm bảo chất lượng cao. |
| d.Cung cấp dịch vụ OEM & ODM |
6. Dây chuyền sản xuất
