| MOQ: | 5 bộ |
| Giá bán: | USD 265-780 set |
| bao bì tiêu chuẩn: | thùng gỗ |
| Thời gian giao hàng: | 7-15 ngày làm việc |
| Phương thức thanh toán: | T / T, L / C |
| khả năng cung cấp: | 200 bộ mỗi tháng |

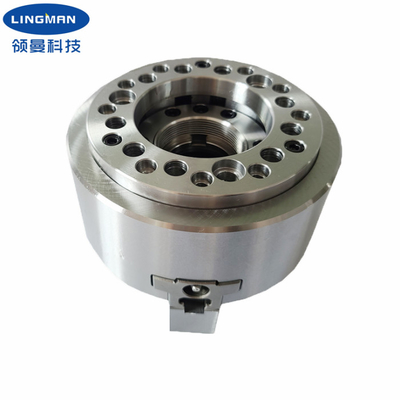

1. Mô tả
Sản phẩm này là một sản phẩm sáng chế quốc gia, quyền sở hữu trí tuệ độc lập.
Cách kết nối trục chính và mâm cặp khí nén phù hợp với tiêu chuẩn quốc gia, người sử dụng không cần thay đổi kết cấu máy, chỉ với mặt bích và kích thước mâm cặp là có thể lắp đặt được.
Bản thân thân mâm cặp là một xi-lanh, pít-tông tích hợp, thông qua cơ cấu điều khiển đuôi trục chính để đạt được hành động kẹp và nới lỏng.Sản phẩm này là ba góc hình nêm có lỗ thông với đường kính lớn, đặc biệt thích hợp để kẹp các vật có hình dạng đặc biệt.Bề mặt trượt được làm cứng, mài chính xác và bôi trơn trực tiếp.Ưu điểm của sản phẩm này nằm ở kết cấu cứng vững và độ chính xác của kẹp cao.
Sản phẩm phù hợp với gia công bánh răng, kiểu đĩa, kiểu trục ngắn gia công phôi.
Có sẵn các ống kẹp tùy chỉnh ngoài các ống kẹp kích thước tiêu chuẩn.
2. Tham số Hiệu suất
|
Số mô hình |
3H-10 |
|
Đột quỵ nêm |
19mm |
|
Hành trình / đường kính vuốt |
8,8mm |
|
Đường kính kẹp |
31-254mm |
|
Tối đaKéo DB |
42,6KN |
|
Tối đalực kẹp |
110,7KN |
|
Trọng lượng |
34,5kg |
|
Áp suất làm việc tối đa |
2,7Mpa |
|
Tối đasố vòng quay |
4200 vòng / phút |
|
Xi lanh quay áp dụng |
TH-1075 |
3.Kích thước
| Thông số kỹ thuật | Một | B | C | D | D1 | D2 | E | E1 | F | G tối đa. | G tối thiểu. | H | J |
| 3H-10 | 254 | 100 | 220 | 133.4 | / | / | 5 | / | 75 | 8.5 | -10,5 | 25 | 45 |
4. Ưu điểm
| một.Thiết kế toàn nét |
| b.Nhiều ứng dụng, đa dạng hóa các cấu hình xử lý |
| c.Độ chính xác định vị lặp lại cao |
| d.Chi phí bảo trì thấp, tuổi thọ lâu dài |
|
e.Nhiều cấu hình có sẵn e.2 Móng vuốt kiểu răng lược hoặc kiểu rãnh mộng |
5. Dịch vụ của chúng tôi
| một.Chúng tôi là nhà máy sản xuất trực tiếp với giá tốt và thời gian giao hàng nhanh chóng. |
| b.Đội ngũ thiết kế chuyên nghiệp làm việc với bạn. |
| S.Đội ngũ QC chuyên nghiệp để đảm bảo chất lượng cao. |
| d.Cung cấp dịch vụ OEM & ODM. |
6.Dây chuyền sản xuất
|
|
| MOQ: | 5 bộ |
| Giá bán: | USD 265-780 set |
| bao bì tiêu chuẩn: | thùng gỗ |
| Thời gian giao hàng: | 7-15 ngày làm việc |
| Phương thức thanh toán: | T / T, L / C |
| khả năng cung cấp: | 200 bộ mỗi tháng |
1. Mô tả
Sản phẩm này là một sản phẩm sáng chế quốc gia, quyền sở hữu trí tuệ độc lập.
Cách kết nối trục chính và mâm cặp khí nén phù hợp với tiêu chuẩn quốc gia, người sử dụng không cần thay đổi kết cấu máy, chỉ với mặt bích và kích thước mâm cặp là có thể lắp đặt được.
Bản thân thân mâm cặp là một xi-lanh, pít-tông tích hợp, thông qua cơ cấu điều khiển đuôi trục chính để đạt được hành động kẹp và nới lỏng.Sản phẩm này là ba góc hình nêm có lỗ thông với đường kính lớn, đặc biệt thích hợp để kẹp các vật có hình dạng đặc biệt.Bề mặt trượt được làm cứng, mài chính xác và bôi trơn trực tiếp.Ưu điểm của sản phẩm này nằm ở kết cấu cứng vững và độ chính xác của kẹp cao.
Sản phẩm phù hợp với gia công bánh răng, kiểu đĩa, kiểu trục ngắn gia công phôi.
Có sẵn các ống kẹp tùy chỉnh ngoài các ống kẹp kích thước tiêu chuẩn.
2. Tham số Hiệu suất
|
Số mô hình |
3H-10 |
|
Đột quỵ nêm |
19mm |
|
Hành trình / đường kính vuốt |
8,8mm |
|
Đường kính kẹp |
31-254mm |
|
Tối đaKéo DB |
42,6KN |
|
Tối đalực kẹp |
110,7KN |
|
Trọng lượng |
34,5kg |
|
Áp suất làm việc tối đa |
2,7Mpa |
|
Tối đasố vòng quay |
4200 vòng / phút |
|
Xi lanh quay áp dụng |
TH-1075 |
3.Kích thước
| Thông số kỹ thuật | Một | B | C | D | D1 | D2 | E | E1 | F | G tối đa. | G tối thiểu. | H | J |
| 3H-10 | 254 | 100 | 220 | 133.4 | / | / | 5 | / | 75 | 8.5 | -10,5 | 25 | 45 |
4. Ưu điểm
| một.Thiết kế toàn nét |
| b.Nhiều ứng dụng, đa dạng hóa các cấu hình xử lý |
| c.Độ chính xác định vị lặp lại cao |
| d.Chi phí bảo trì thấp, tuổi thọ lâu dài |
|
e.Nhiều cấu hình có sẵn e.2 Móng vuốt kiểu răng lược hoặc kiểu rãnh mộng |
5. Dịch vụ của chúng tôi
| một.Chúng tôi là nhà máy sản xuất trực tiếp với giá tốt và thời gian giao hàng nhanh chóng. |
| b.Đội ngũ thiết kế chuyên nghiệp làm việc với bạn. |
| S.Đội ngũ QC chuyên nghiệp để đảm bảo chất lượng cao. |
| d.Cung cấp dịch vụ OEM & ODM. |
6.Dây chuyền sản xuất
