Thông tin chi tiết sản phẩm
Nguồn gốc: Thường Châu, Giang Tô, Trung Quốc
Hàng hiệu: Lingman
Số mô hình: W400S-56
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 1 bộ
Giá bán: USD 2600-3100/set
chi tiết đóng gói: Thùng gỗ
Thời gian giao hàng: 15-20 ngày làm việc
Điều khoản thanh toán: T / T, L / C
Khả năng cung cấp: 100 bộ mỗi tháng
Tên sản phẩm: |
Mâm cặp chính |
Nguyên liệu thô: |
Thép không gỉ |
Vuốt vuốt: |
56mm |
Lực kẹp tối đa: |
13,5KN |
Áp suất cho phép: |
0,4-0,9Mpa |
Giới hạn tốc độ: |
300r / phút |
phạm vi kẹp: |
20-400mm |
Chiều cao trung tâm: |
300mm |
Quán tính quay: |
5,6kg.㎡ |
Trọng lượng bộ phận quay: |
190kg |
Trọng lượng toàn bộ đơn vị: |
270kg |
Tên sản phẩm: |
Mâm cặp chính |
Nguyên liệu thô: |
Thép không gỉ |
Vuốt vuốt: |
56mm |
Lực kẹp tối đa: |
13,5KN |
Áp suất cho phép: |
0,4-0,9Mpa |
Giới hạn tốc độ: |
300r / phút |
phạm vi kẹp: |
20-400mm |
Chiều cao trung tâm: |
300mm |
Quán tính quay: |
5,6kg.㎡ |
Trọng lượng bộ phận quay: |
190kg |
Trọng lượng toàn bộ đơn vị: |
270kg |

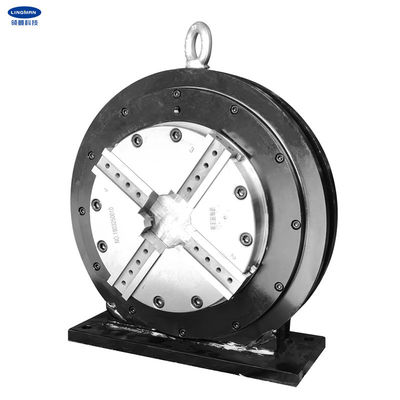

1. Mô tả
Mâm cặp tiếp liệu của chúng tôi cũng được thiết kế cho máy cắt ống laser cũng phù hợp với mâm cặp chính của chúng tôi.Mâm cặp có một cấu trúc vững chắc và nó là cấu trúc hai trung tâm tự động công suất kép.Nó có thể được sử dụng để kẹp các phần hình tròn, hình vuông, hình chữ nhật, hình elip và các phần đối xứng trục trung tâm khác.
Về các hành động kẹp và nới lỏng nhanh chóng, chúng có thể thực hiện được bằng con quay hồi chuyển nằm ở cuối bộ phận nạp khí quay của sản phẩm.Và nguồn không khí được cung cấp liên tục khi làm việc.Khi cố định đế mâm cặp, chỉ cần kết nối động cơ phù hợp với bánh răng và nguồn khí nén, có thể thực hiện được việc kẹp và dẫn động để quay.
Do chiều dài của các bộ phận được xử lý bởi máy cắt, mâm cặp sau và mâm cặp chính phù hợp thường được lắp thành cặp trên thiết bị.
2. Thông số Hiệu suất
|
W400S-56 |
|
56mm |
|
13,5KN |
|
0,4-0,9MPa |
|
5300r / phút |
|
20-400mm |
|
300mm |
|
5,6kg.m2 |
|
190kg |
|
270kg |
Trong khi đó, bạn sẽ không gặp phải khó khăn gì. 3.Kích thước
| Thông số kỹ thuật | A | B | B1 | C | D | E | F | G | H | Tôi | J | L | M | N | O | P | Q | R | S | T |
| W400S-56 | 525 | 300 | 578 | 589 | 180 | 135 | 475 | 223 | 0 | 100 | 130 | 20 | 45 | 4 | 30 | 30 | M12 | 8-M10 | 18 | 375 |
4. Ưu điểm
| a.Thiết kế toàn nét |
| b.Nhiều ứng dụng, đa dạng hóa các cấu hình xử lý |
| c.Độ chính xác định vị lặp lại cao |
| d.Chi phí bảo trì thấp, tuổi thọ dài |
|
e.Nhiều cấu hình có sẵn e.2 Móng vuốt kiểu răng lược hoặc kiểu rãnh mộng |
5. Dây chuyền sản xuất
6. Dịch vụ của chúng tôi
| a.Chúng tôi là nhà máy sản xuất trực tiếp với giá tốt và thời gian dẫn nhanh. |
| b.Đội ngũ thiết kế chuyên nghiệp làm việc với bạn. |
| c.Đội ngũ QC chuyên nghiệp để đảm bảo chất lượng cao. |
| d.Cung cấp dịch vụ OEM & ODM. |
