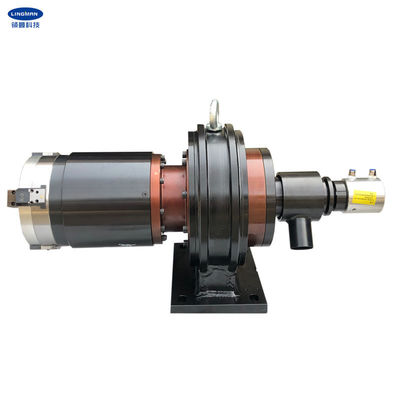

Thông tin chi tiết sản phẩm
Nguồn gốc: Thường Châu, Giang Tô, Trung Quốc
Hàng hiệu: Lingman
Số mô hình: W165J
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 1 bộ
Giá bán: USD 2400-2600/set
chi tiết đóng gói: Thùng gỗ
Thời gian giao hàng: 15-20 ngày làm việc
Điều khoản thanh toán: T / T, L / C
Khả năng cung cấp: 100 bộ mỗi tháng
Tên sản phẩm: |
Mâm cặp sau |
Vuốt vuốt: |
33mm |
Lực kẹp tối đa: |
4,3KN |
Áp suất cho phép: |
0,3-1MPa |
Giới hạn tốc độ: |
500r / phút |
phạm vi kẹp: |
10-165mm |
Chiều cao trung tâm: |
175mm |
Quán tính quay: |
69kg |
Trọng lượng toàn bộ đơn vị: |
95kg |
Tên sản phẩm: |
Mâm cặp sau |
Vuốt vuốt: |
33mm |
Lực kẹp tối đa: |
4,3KN |
Áp suất cho phép: |
0,3-1MPa |
Giới hạn tốc độ: |
500r / phút |
phạm vi kẹp: |
10-165mm |
Chiều cao trung tâm: |
175mm |
Quán tính quay: |
69kg |
Trọng lượng toàn bộ đơn vị: |
95kg |
1. Mô tả
Sản phẩm được thiết kế đặc biệt cho thiết bị cắt ống laser.Bản thân sản phẩm có thể được sử dụng như một trục quay độc lập với mâm cặp có thể kẹp chặt chi tiết gia công trong khi quay.Việc hút khí quay được thực hiện thông qua bộ quay được trang bị ở cuối để đạt được các hành động kẹp và nới lỏng nhanh chóng.Nguồn cung cấp không khí liên tục trong quá trình làm việc.
Lực kẹp của sản phẩm rất lớn và ổn định.Nó cũng thuận tiện để điều chỉnh hàm, hiệu quả và độ cứng cao hơn nhiều so với hàm kẹp dài và độ chính xác có thể được duy trì trong thời gian dài.Không thể xuất hiện biến dạng pha trộn của các hàm kẹp ảnh hưởng đến độ chính xác quay.
Dưới lực kẹp tối đa, sẽ không gây ra hiện tượng sừng hàm kẹp dài, do đó chiều dài của hàm kẹp được thiết kế ngắn lại.Ngoài ra, cấu tạo của mâm cặp rất đơn giản, trọng lượng nhẹ.
2. Thông số Hiệu suất
|
W165J |
|
33mm |
|
4,3KN |
|
0,3-1,0MPa |
|
500r / phút |
|
10-165mm |
|
175mm |
|
0,3kg.m2 |
|
69kg |
|
95kg |
Trong khi đó, bạn sẽ không gặp phải khó khăn gì. 3.Kích thước
Thông số kỹ thuật | A | B | B1 | C | D | E | F | G | Tôi | J | L | M | N | O | P | Q | R | S | T |
W165J | 300 | 175 | 154 | 377 | 180 | 140 | 250 | 690 | 140 | 180 | 18 | 30 | 3 | 5 | 13 | M6 | 8-M10 | 18 | 325 |
4. Ưu điểm
a.Thiết kế toàn nét |
b.Nhiều ứng dụng, đa dạng hóa các cấu hình xử lý |
c.Độ chính xác định vị lặp lại cao |
d.Chi phí bảo trì thấp, tuổi thọ dài |
e.Nhiều cấu hình có sẵn e.2 Móng vuốt kiểu răng lược hoặc kiểu rãnh mộng |
5. Dây chuyền sản xuất
6. Dịch vụ của chúng tôi
a.Chúng tôi là nhà máy sản xuất trực tiếp với giá tốt và thời gian dẫn nhanh. |
b.Đội ngũ thiết kế chuyên nghiệp làm việc với bạn. |
c.Đội ngũ QC chuyên nghiệp để đảm bảo chất lượng cao. |
d.Cung cấp dịch vụ OEM & ODM. |
